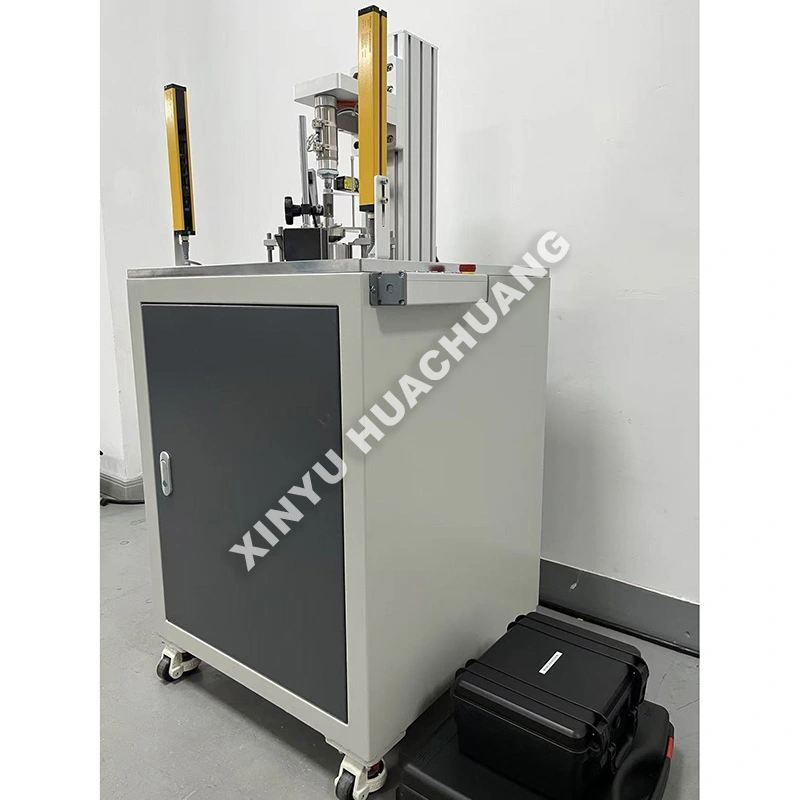

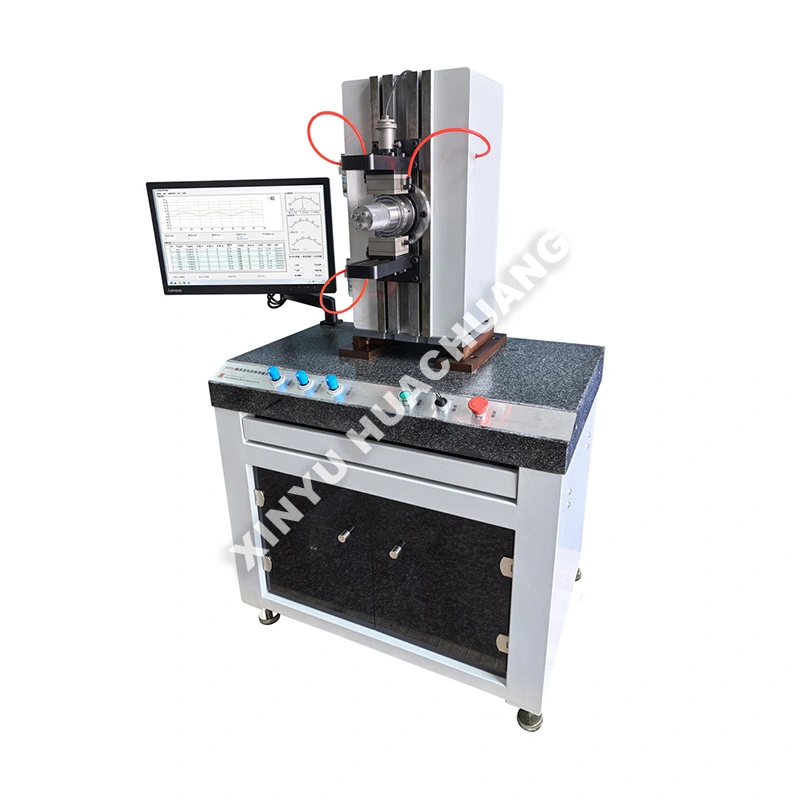

बियरिंग्स के लिए XINYU HUACHUANG एक्सियल क्लीयरेंस मापने वाला उपकरण एक अत्यधिक सटीक, अर्ध-स्वचालित परीक्षण उपकरण है जिसे विशेष रूप से रोलिंग बियरिंग्स के आंतरिक अक्षीय क्लीयरेंस का मूल्यांकन करने के लिए इंजीनियर किया गया है। सख्त अंतरराष्ट्रीय मानकों को पूरा करने के लिए डिज़ाइन किया गया, बियरिंग्स के लिए यह अक्षीय क्लीयरेंस मापने वाला उपकरण सूक्ष्म-विस्थापन को पकड़ने के लिए मानकीकृत अक्षीय माप भार को सटीक रूप से लागू करता है। बुद्धिमान पीएलसी स्वचालन और उच्च-संवेदनशीलता सेंसर से सुसज्जित, यह अनुसंधान एवं विकास, गुणवत्ता नियंत्रण और विनिर्माण प्रमाणन के लिए अत्यधिक प्रतिलिपि प्रस्तुत करने योग्य डेटा प्रदान करते हुए सुरक्षित, विश्वसनीय संचालन सुनिश्चित करता है।

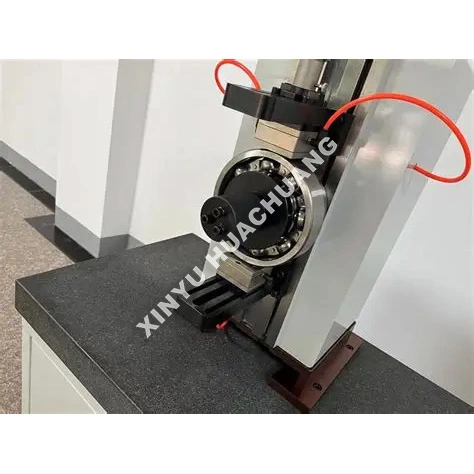

बियरिंग्स के लिए अक्षीय क्लीयरेंस मापने का उपकरण एक गतिशील, नो-लोड माप सिद्धांत पर काम करता है। बेयरिंग की बाहरी रिंग को सुरक्षित रूप से तय और क्लैंप किया गया है, जबकि आंतरिक रिंग पर एक सटीक अक्षीय माप भार लागू किया गया है। उच्च-संवेदनशीलता विस्थापन सेंसर लोड क्षेत्र से गुजरते समय रोलिंग तत्वों की अक्षीय गति को पकड़ लेते हैं। सिस्टम ज्यामितीय त्रुटियों को स्वचालित रूप से समाप्त करने के लिए विभेदक एल्गोरिदम का उपयोग करता है और विरूपण मुआवजे की आवश्यकता के बिना वास्तविक अक्षीय निकासी की गणना करता है।
● उच्च परिशुद्धता माप: <1.5μm की स्थिर पुनरावृत्ति और <2.5μm की गतिशील पुनरावृत्ति के साथ प्रीमियम आगमनात्मक सेंसर की सुविधा है।
● स्वचालित लोडिंग: वायवीय या मोटर चालित लोडिंग मैन्युअल संचालन त्रुटियों को दूर करते हुए सुसंगत, मानकीकृत माप बल सुनिश्चित करती है।
● इंटेलिजेंट डेटा प्रोसेसिंग: स्वचालित रूप से औसत क्लीयरेंस की गणना करता है, रोटेशन जाम की पहचान करता है, और एसपीसी/सीपीके सांख्यिकीय रिपोर्ट तैयार करता है।
● मजबूत और सुरक्षित निर्माण: एक कठोर यांत्रिक फ्रेम के साथ निर्मित और दीर्घकालिक सटीकता बनाए रखने के लिए मानक संदर्भ भागों के खिलाफ ऑटो-अंशांकन की सुविधा है।
● बहुमुखी संगतता: मॉड्यूलर फिक्स्चर गहरी नाली बॉल बीयरिंग से लेकर पतला रोलर बीयरिंग तक विभिन्न प्रकार के बीयरिंगों का परीक्षण करने के लिए त्वरित बदलाव की अनुमति देता है।
|
पैरामीटर |
विनिर्देश |
|
माप श्रेणी |
0-200μm / 0-400μm (अनुकूलन योग्य) |
|
संकेत त्रुटि |
±1.5μm |
|
repeatability |
स्थिर <1.5μm / गतिशील <2.5μm |
|
धुरी गति |
30 आरपीएम (समायोज्य) |
|
मापन भार |
अनुकूलन योग्य (वायवीय/मोटर चालित) |
|
नियंत्रण प्रणाली |
औद्योगिक पीएलसी + टचस्क्रीन इंटरफ़ेस |
|
परीक्षण मानक |
आईएसओ 5753, जीबी/टी 25769 |
|
बिजली की आपूर्ति |
एसी 220V ±5%, 50Hz |
● बियरिंग विनिर्माण: गहरी ग्रूव बॉल, बेलनाकार रोलर और पतला रोलर बियरिंग के लिए 100% इनलाइन या ऑफ़लाइन गुणवत्ता निरीक्षण।
● ऑटोमोटिव और एयरोस्पेस: व्हील हब, गियरबॉक्स और टरबाइन इंजन के लिए इनकमिंग क्वालिटी कंट्रोल (आईक्यूसी) और असेंबली सत्यापन।
● परिशुद्धता मशीनरी: उच्च परिशुद्धता मशीन टूल स्पिंडल और रोबोटिक्स के लिए क्लीयरेंस मिलान और युग्मन चयन।
● रखरखाव और एमआरओ: उपकरण ओवरहाल के दौरान बीयरिंग की स्थिति का आकलन और निकासी मूल्यांकन।
● नमूना तैयार करना: जंग निवारक या ग्रीस को हटाने के लिए हमेशा बेयरिंग को अच्छी तरह से साफ करें जो सूक्ष्म माप को प्रभावित कर सकता है।
● थर्मल संतुलन: परीक्षण से पहले उपकरण और बेयरिंग दोनों को कमरे के तापमान (20±5℃) के अनुकूल होने दें।
● उचित संरेखण: बाहरी रिंग झुकाव के कारण होने वाली गलत रीडिंग को रोकने के लिए सुनिश्चित करें कि बेयरिंग फिक्स्चर पर बिल्कुल सपाट है।
● कैलिब्रेशन: प्रत्येक शिफ्ट की शुरुआत में मानक संदर्भ बीयरिंग का उपयोग करके ऑटो-कैलिब्रेशन रूटीन चलाएं।
● दैनिक: माप फिक्स्चर और सेंसर स्टाइलस को एक साफ, लिंट-फ्री कपड़े से पोंछें। वायवीय वायु दबाव (यदि लागू हो) की जाँच करें और फ़िल्टर से नमी निकालें।
● साप्ताहिक/मासिक: सुचारू संचालन के लिए घूमने वाली धुरी और लोडिंग लीवर का निरीक्षण करें। सिफारिश के अनुसार यांत्रिक धुरी बिंदुओं पर हल्के मशीन तेल की एक बूंद लगाएं।
● त्रैमासिक: रैखिकता और प्रवर्धन सटीकता को सत्यापित करने के लिए प्रमाणित मानक क्लीयरेंस ब्लॉक का उपयोग करके एक पूर्ण सिस्टम अंशांकन करें।
● पर्यावरण नियंत्रण: माप स्थिरता बनाए रखने के लिए उपकरण को भारी कंपन वाली मशीनरी, मजबूत चुंबकीय क्षेत्र और सीधी धूप से दूर रखें।
XINYU HUACHUANG में, हम आपके उपकरण के निरंतर और कुशल संचालन को सुनिश्चित करने के लिए व्यापक और विश्वसनीय बिक्री के बाद सहायता प्रदान करने के लिए प्रतिबद्ध हैं। हमारी समर्पित सेवा टीम आपकी सहायता के लिए हमेशा तैयार है।
हम गर्व से अपने उपकरणों के लिए दो साल की वारंटी प्रदान करते हैं। इस अवधि के दौरान, हम अनुचित संचालन, अनधिकृत संशोधनों या अप्रत्याशित घटना के कारण होने वाली समस्याओं को छोड़कर, गुणवत्ता से संबंधित किसी भी समस्या के लिए मुफ्त रखरखाव और मरम्मत सेवाएं प्रदान करते हैं। दो साल की वारंटी अवधि के बाद के उपकरणों के लिए, हम आजीवन रखरखाव सेवाएं प्रदान करना जारी रखते हैं, केवल प्रतिस्थापन भागों और श्रम की लागत लेते हैं।
हम 7×24 घंटे पेशेवर इंजीनियरिंग टेलीफोन सहायता प्रदान करते हैं। गलती की सूचना मिलने पर, हमारी तकनीकी टीम 24 घंटे के भीतर जवाब देगी और एक व्यवहार्य समाधान प्रदान करेगी। यदि ऑन-साइट सेवा की आवश्यकता है, तो हमारे पेशेवर इंजीनियर एक सप्ताह के भीतर आपकी सुविधा पर पहुंचेंगे। विशेष परिस्थितियों में जहां उपकरण की मरम्मत नहीं की जा सकती है, हम बिना शर्त इसे एक नई इकाई से बदल देंगे या दो साल की वारंटी अवधि के दौरान एक स्थानापन्न इकाई प्रदान करेंगे, या सामान्य संचालन को बहाल करने के लिए आवश्यक उपाय करेंगे।
ए: अक्षीय निकासी वह कुल दूरी है, जब कोई बाहरी भार लागू नहीं होने पर बीयरिंग की आंतरिक रिंग बाहरी रिंग के सापेक्ष अक्षीय रूप से (शाफ्ट अक्ष के साथ) घूम सकती है। जबकि रेडियल क्लीयरेंस शाफ्ट के लंबवत गति को मापता है, अक्षीय क्लीयरेंस शाफ्ट के समानांतर गति को मापता है। दोनों क्लीयरेंस असर प्रदर्शन को प्रभावित करते हैं, लेकिन गियरबॉक्स और ऊर्ध्वाधर पंप जैसे थ्रस्ट-लोडेड अनुप्रयोगों के लिए अक्षीय क्लीयरेंस विशेष रूप से महत्वपूर्ण है।
ए: बाहरी रिंग को सुरक्षित रूप से तय और क्लैंप किया गया है जबकि आंतरिक रिंग पर एक सटीक अक्षीय माप भार लागू किया गया है। उच्च-संवेदनशीलता विस्थापन सेंसर लोड क्षेत्र से गुजरते समय रोलिंग तत्वों की अक्षीय गति को पकड़ लेते हैं। सिस्टम ज्यामितीय त्रुटियों को स्वचालित रूप से समाप्त करने के लिए विभेदक एल्गोरिदम का उपयोग करता है - जैसे कि फेस रनआउट और केज वॉबल - विरूपण मुआवजे की आवश्यकता के बिना वास्तविक अक्षीय निकासी की गणना करता है।
ए: कोणीय संपर्क और पतला रोलर बीयरिंग संयुक्त रेडियल और अक्षीय भार ले जाने के लिए डिज़ाइन किए गए हैं। उनकी अक्षीय निकासी सीधे रोलिंग तत्वों और रेसवे के बीच संपर्क कोण को निर्धारित करती है, जो बदले में भार वितरण, कठोरता और गर्मी उत्पादन को नियंत्रित करती है। इन बीयरिंग प्रकारों में गलत अक्षीय निकासी के कारण असमान भार साझाकरण, समय से पहले गिरावट और भयावह विफलता होती है।
उत्तर: हाँ. साथ में, रेडियल और अक्षीय क्लीयरेंस उपकरण बीयरिंग की एक व्यापक क्लीयरेंस प्रोफ़ाइल प्रदान करते हैं। कई बियरिंग विशिष्टताओं के लिए दोनों मानों को सत्यापित करने की आवश्यकता होती है। एक ही बियरिंग पर क्रम में दोनों उपकरणों का उपयोग करने से आंतरिक ज्यामिति की पूरी तस्वीर मिलती है और पुष्टि होती है कि बियरिंग सभी निकासी आवश्यकताओं को पूरा करती है।
ए: आने वाले निरीक्षण के लिए, उपकरण सत्यापित करता है कि नए बीयरिंग स्थापना से पहले निर्दिष्ट अक्षीय निकासी समूह को पूरा करते हैं, जिससे महंगी असेंबली रीवर्क को रोका जा सके। विफलता विश्लेषण के लिए, लौटाए गए या फ़ील्ड-असफल बीयरिंगों की अक्षीय निकासी को मापने से यह निर्धारित करने में मदद मिलती है कि क्या अनुचित निकासी एक योगदान कारक थी, मूल कारण जांच और सुधारात्मक कार्रवाई का समर्थन करती है।
