आसवन टावर पैकिंग सपोर्ट ग्रिड

XINYU HUACHUANG डिस्टिलेशन टावर पैकिंग सपोर्ट ग्रिड एक महत्वपूर्ण संरचनात्मक घटक है जिसे विशेष रूप से छोटे-व्यास प्रयोगशाला और पायलट-स्केल पैक टावरों के लिए इंजीनियर किया गया है। खुले क्षेत्र को अधिकतम करते हुए संरचित या यादृच्छिक पैकिंग के वजन को सहन करने के लिए डिज़ाइन किया गया, यह डिस्टिलेशन टॉवर पैकिंग सपोर्ट ग्रिड निर्बाध वाष्प-तरल प्रवाह सुनिश्चित करता है और स्तंभ बाढ़ को रोकता है। इसका मजबूत लेकिन खुला डिज़ाइन इसे अनुसंधान एवं विकास और पायलट परीक्षण वातावरण में उच्च पृथक्करण दक्षता प्राप्त करने के लिए आदर्श आधार बनाता है।

काम के सिद्धांत

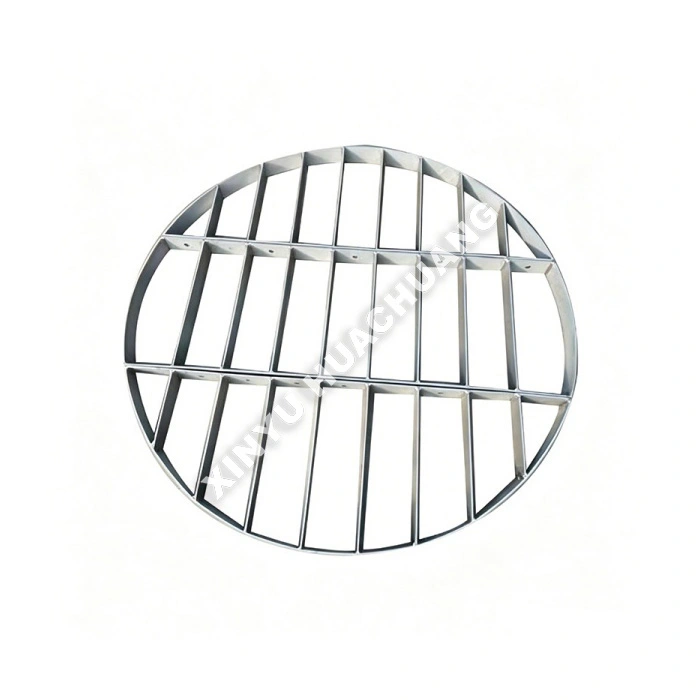

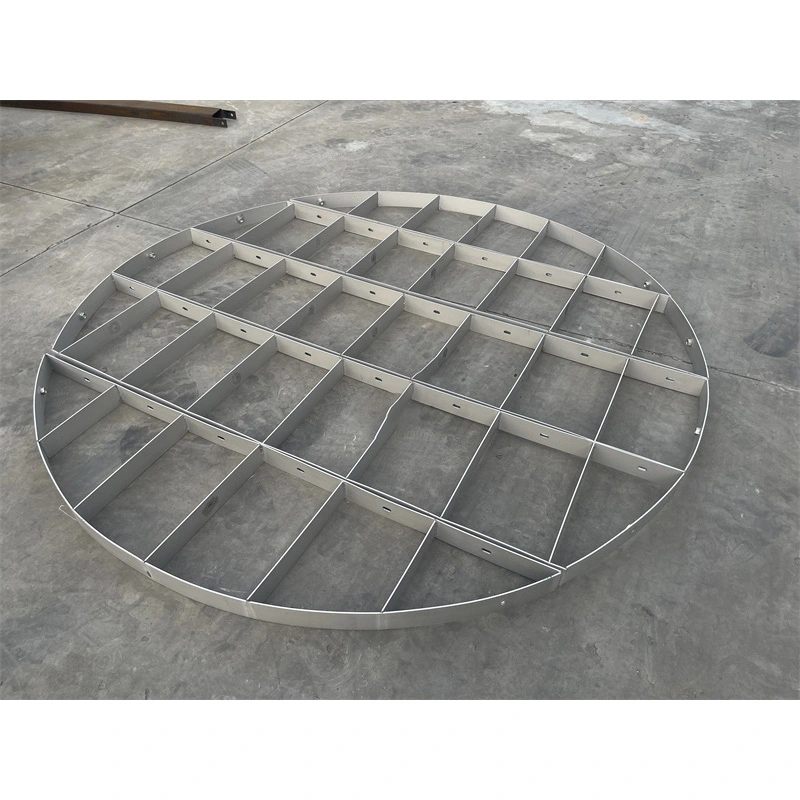

डिस्टिलेशन टावर पैकिंग सपोर्ट ग्रिड पैकिंग बेड के नीचे एक कठोर, क्षैतिज मंच प्रदान करके संचालित होता है। इसका निर्माण एक उच्च मुक्त क्रॉस-अनुभागीय क्षेत्र बनाने के लिए व्यवस्थित ऊर्ध्वाधर या क्षैतिज पट्टियों से किया गया है। यह खुली ज्यामिति बढ़ते वाष्प और उतरते तरल को न्यूनतम दबाव ड्रॉप के साथ गुजरने की अनुमति देती है, साथ ही पैकिंग कणों को निचले खंड में गिरने से रोकती है। ग्रिड की चिकनी सतह स्तंभ के आधार पर कणों के संचय और गंदगी को रोकने में भी मदद करती है।

यह कहाँ चमकता है?

● उच्च खुला क्षेत्र और निम्न दबाव ड्रॉप: छोटे-व्यास वाले स्तंभों में बाधाओं को रोकने, सुचारू वाष्प-तरल प्रवाह सुनिश्चित करने के लिए मुक्त क्रॉस-अनुभागीय क्षेत्र को अधिकतम करता है।

● उच्च यांत्रिक शक्ति: पैकिंग बिस्तर के वजन को विश्वसनीय रूप से समर्थन देने और विरूपण के बिना परिचालन दबाव में उतार-चढ़ाव का सामना करने के लिए इंजीनियर किया गया।

● एंटी-फ़ाउलिंग डिज़ाइन: चिकनी सतहें और अनुकूलित बार रिक्ति ठोस, पॉलिमर, या कणों को जमा होने और समर्थन को अवरुद्ध करने से रोकती है।

● परिशुद्धता फ़िट: प्रयोगशाला और पायलट ग्लास या धातु स्तंभों के आंतरिक व्यास से पूरी तरह मेल खाने के लिए कस्टम-मशीनीकृत, यह सुनिश्चित करते हुए कि तरल पदार्थ की कोई अनदेखी न हो।

● बहुमुखी सामग्री: आपकी विशिष्ट प्रक्रिया की रासायनिक अनुकूलता से मेल खाने के लिए SS304/316L, हास्टेलॉय, PTFE और ग्लास में उपलब्ध है।

तकनीकी निर्देश

यह कहां लागू है?

● शैक्षणिक और अनुसंधान एवं विकास प्रयोगशालाएँ: मौलिक गतिज अध्ययन, पृथक्करण प्रक्रिया दृश्य और उत्प्रेरक परीक्षण।

● पायलट-स्केल प्लांट: बेंचटॉप आर एंड डी और बढ़िया रसायनों और फार्मास्यूटिकल्स के लिए औद्योगिक स्केल-अप के बीच अंतर को पाटना।

● आवश्यक तेल और प्राकृतिक अर्क: गर्मी-संवेदनशील टेरपेन और सुगंध का सौम्य, उच्च शुद्धता पृथक्करण।

● विशेष सॉल्वैंट्स: उच्च मूल्य वाले कार्बनिक सॉल्वैंट्स की निरंतर पुनर्प्राप्ति और अति उच्च शुद्धि।

● खाद्य और पेय पदार्थ: प्राकृतिक स्वादों की एकाग्रता और बायोएक्टिव यौगिकों का निष्कर्षण।

उपयोग सावधानियां

● सटीक लेवलिंग: सुनिश्चित करें कि समर्थन ग्रिड बिल्कुल क्षैतिज रूप से स्थापित है। एक असमान ग्रिड एक तरफ तरल पूलिंग का कारण बन सकता है, जिससे गंभीर कुवितरण और पृथक्करण दक्षता कम हो सकती है।

● पैकिंग आकार अनुकूलता: सत्यापित करें कि कणों को गिरने से रोकने के लिए डिस्टिलेशन टावर पैकिंग सपोर्ट ग्रिड की बार स्पेसिंग आपकी पैकिंग के न्यूनतम आयाम से छोटी है।

● सुरक्षित निर्धारण: छोटे-व्यास वाले स्तंभों में, सुनिश्चित करें कि उच्च वाष्प प्रवाह या वैक्यूम संचालन के दौरान इसे हिलने या उठने से रोकने के लिए ग्रिड को ठीक से क्लैंप या वेल्ड किया गया है।

● पूर्व-सफाई: किसी भी मशीनिंग तेल, धातु की छीलन, या मलबे को हटाने के लिए पैकिंग लोड करने से पहले हमेशा ग्रिड को अच्छी तरह से साफ करें जो आपकी प्रक्रिया को दूषित कर सकता है।

बिक्री उपरांत सेवा एवं सहायता

XINYU HUACHUANG में, हम आपके उपकरण के निरंतर और कुशल संचालन को सुनिश्चित करने के लिए व्यापक और विश्वसनीय बिक्री के बाद सहायता प्रदान करने के लिए प्रतिबद्ध हैं। हमारी समर्पित सेवा टीम आपकी सहायता के लिए हमेशा तैयार है।

व्यापक वारंटी कवरेज

हम गर्व से अपने उपकरणों के लिए दो साल की वारंटी प्रदान करते हैं। इस अवधि के दौरान, हम अनुचित संचालन, अनधिकृत संशोधनों या अप्रत्याशित घटना के कारण होने वाली समस्याओं को छोड़कर, गुणवत्ता से संबंधित किसी भी समस्या के लिए मुफ्त रखरखाव और मरम्मत सेवाएं प्रदान करते हैं। दो साल की वारंटी अवधि के बाद के उपकरणों के लिए, हम आजीवन रखरखाव सेवाएं प्रदान करना जारी रखते हैं, केवल प्रतिस्थापन भागों और श्रम की लागत लेते हैं।

त्वरित प्रतिक्रिया तंत्र

हम 7×24 घंटे पेशेवर इंजीनियरिंग टेलीफोन सहायता प्रदान करते हैं। गलती की सूचना मिलने पर, हमारी तकनीकी टीम 24 घंटे के भीतर जवाब देगी और एक व्यवहार्य समाधान प्रदान करेगी। यदि ऑन-साइट सेवा की आवश्यकता है, तो हमारे पेशेवर इंजीनियर एक सप्ताह के भीतर आपकी सुविधा पर पहुंचेंगे। विशेष परिस्थितियों में जहां उपकरण की मरम्मत नहीं की जा सकती है, हम बिना शर्त इसे एक नई इकाई से बदल देंगे या दो साल की वारंटी अवधि के दौरान एक स्थानापन्न इकाई प्रदान करेंगे, या सामान्य संचालन को बहाल करने के लिए आवश्यक उपाय करेंगे।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

Q1: आसवन कॉलम में पैकिंग सपोर्ट ग्रिड का मुख्य उद्देश्य क्या है?

ए: सपोर्ट ग्रिड सभी पैकिंग तत्वों या संरचित पैकिंग मॉड्यूल को सुरक्षित रूप से रखने के लिए पैकिंग बेड के नीचे एक कठोर, क्षैतिज मंच प्रदान करता है। इसके बिना, पैकिंग स्तंभ के निचले भाग में ढह जाएगी, जिससे वाष्प प्रवाह अवरुद्ध हो जाएगा और पृथक्करण प्रदर्शन पूरी तरह से नष्ट हो जाएगा।

Q2: ग्रिड डिज़ाइन कॉलम प्रदर्शन पर इसके प्रभाव को कैसे कम करता है?

ए: ग्रिड का निर्माण ऊर्ध्वाधर या क्षैतिज पट्टियों के साथ किया जाता है ताकि एक उच्च मुक्त क्रॉस-अनुभागीय क्षेत्र बनाया जा सके, जो अक्सर 90% से अधिक होता है। यह खुली ज्यामिति बढ़ते वाष्प और उतरते तरल को न्यूनतम दबाव ड्रॉप के साथ गुजरने की अनुमति देती है, जिससे यह सुनिश्चित होता है कि ग्रिड स्वयं बड़े पैमाने पर स्थानांतरण प्रक्रिया में बाधा नहीं बनती है।

Q3: सपोर्ट ग्रिड के लिए एंटी-फ़ाउलिंग डिज़ाइन क्यों महत्वपूर्ण है?

ए: सपोर्ट ग्रिड पैकिंग बेड के सबसे निचले बिंदु पर बैठता है, जहां कण, पॉलिमर जमा और क्रिस्टलीकृत लवण स्वाभाविक रूप से जमा होते हैं। एक चिकनी सतह और खुली ज्यामिति स्तंभ के आधार पर सामग्री के निर्माण को रोकती है, सफाई के लिए शटडाउन की आवृत्ति को कम करती है और पूरे अभियान में लगातार दबाव में गिरावट बनाए रखती है।

Q4: ऊपर की पैकिंग के सापेक्ष सपोर्ट ग्रिड का आकार कैसा है?

ए: किसी भी पैकिंग तत्व को गिरने से रोकने के लिए ग्रिड के उद्घाटन आकार को पैकिंग आयामों से सावधानीपूर्वक मिलान किया जाता है। यादृच्छिक पैकिंग के लिए, ग्रिड के उद्घाटन सबसे छोटे पैकिंग तत्व की तुलना में काफी छोटे होते हैं। संरचित पैकिंग के लिए, ग्रिड को मॉड्यूल पदचिह्न से मेल खाने और पूरे बिस्तर पर स्तर का समर्थन प्रदान करने के लिए डिज़ाइन किया गया है।

Q5: सपोर्ट ग्रिड के लिए कौन सी निर्माण सामग्री उपलब्ध है?

ए: मानक अनुप्रयोगों के लिए एसएस304/316एल, संक्षारक वातावरण के लिए हेस्टेलॉय और टाइटेनियम और लागत-संवेदनशील प्रतिष्ठानों के लिए सुरक्षात्मक कोटिंग्स के साथ कार्बन स्टील में समर्थन ग्रिड उपलब्ध हैं। सामग्री का चयन कॉलम शेल सामग्री और प्रक्रिया स्थितियों से मेल खाने के लिए किया जाता है, जिससे गैल्वेनिक संगतता और लंबी सेवा जीवन सुनिश्चित होता है।
