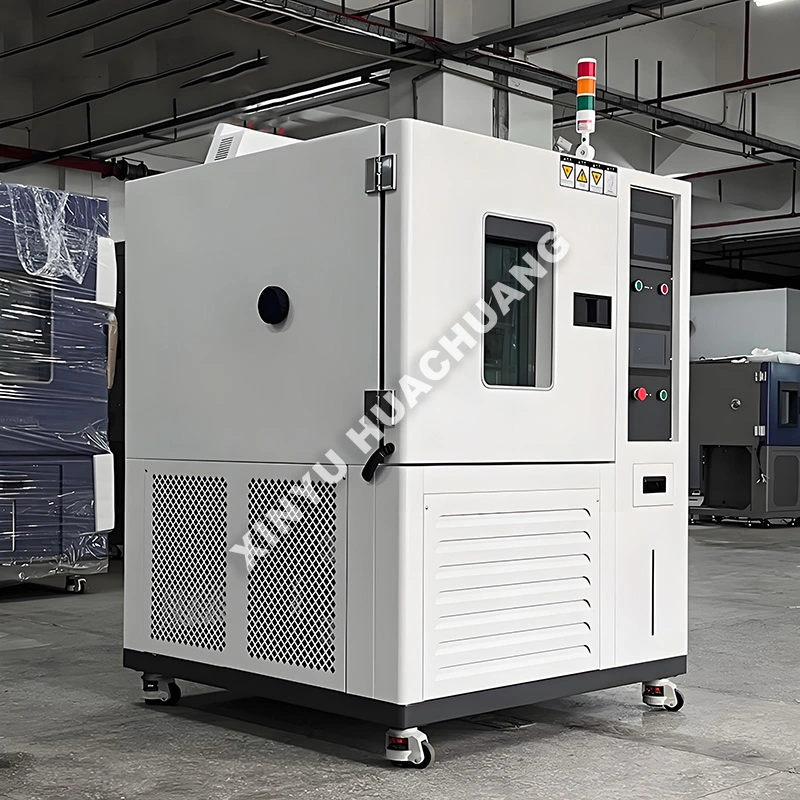

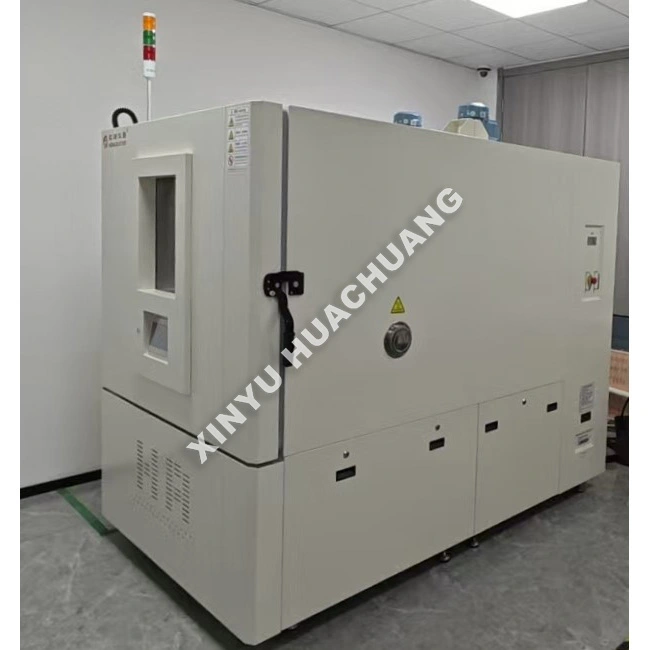

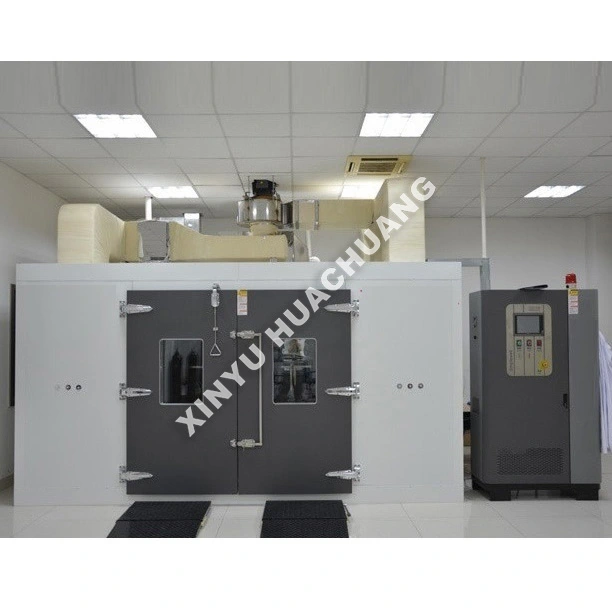

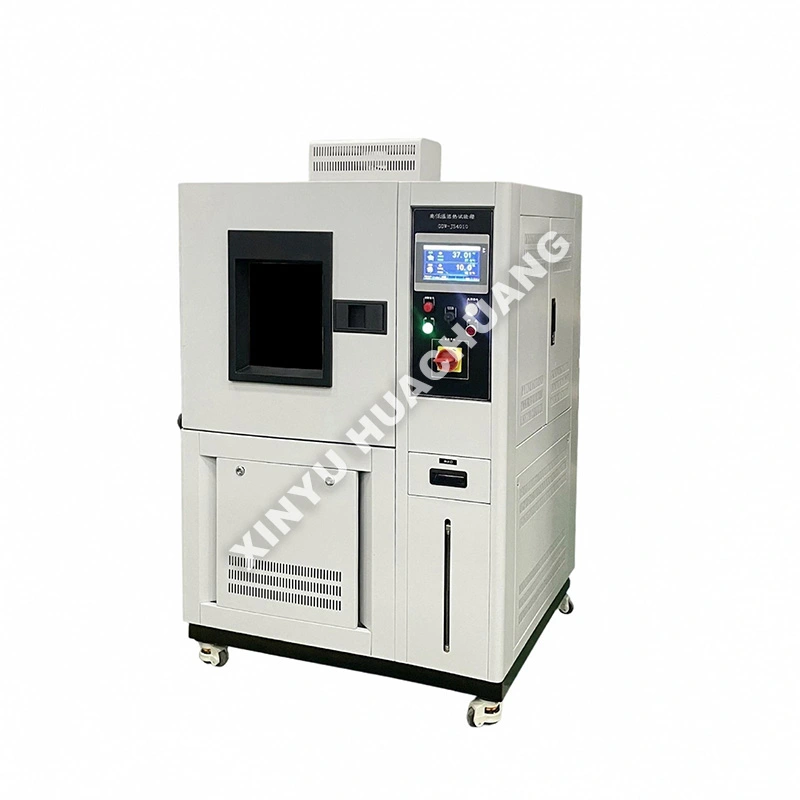

XINYU HUACHUANG उच्च और निम्न तापमान तार झुकने और घुमावदार परीक्षण बेंच एक उन्नत, औद्योगिक-ग्रेड परीक्षण उपकरण है जिसे विशेष रूप से अत्यधिक तापीय परिस्थितियों में तारों और केबलों की यांत्रिक और विद्युत अखंडता का मूल्यांकन करने के लिए इंजीनियर किया गया है। कठोर परिचालन वातावरण का अनुकरण करने के लिए डिज़ाइन किया गया, यह उच्च और निम्न तापमान तार झुकने और घुमावदार परीक्षण बेंच सटीक तापमान नियंत्रण (गहरे ठंड से लेकर उच्च गर्मी तक) के साथ चक्रीय झुकने या घुमावदार क्रियाओं को सटीक रूप से जोड़ता है। बुद्धिमान पीएलसी स्वचालन और बहु-स्तरीय सुरक्षा इंटरलॉक से सुसज्जित, यह अनुसंधान एवं विकास, गुणवत्ता नियंत्रण और उद्योग प्रमाणन के लिए अत्यधिक प्रतिलिपि प्रस्तुत करने योग्य थकान और इन्सुलेशन डेटा प्रदान करते हुए सुरक्षित, अप्राप्य दीर्घकालिक संचालन सुनिश्चित करता है।
एक उच्च और निम्न तापमान तार झुकने और घुमावदार परीक्षण बेंच एक विशेष संयुक्त-पर्यावरण परीक्षण प्रणाली है जो एक यांत्रिक झुकने या घुमावदार तंत्र के साथ एक प्रोग्रामयोग्य थर्मल कक्ष को एकीकृत करती है। नियंत्रित यांत्रिक तनाव और अत्यधिक तापमान को एक साथ लागू करके, यह उच्च और निम्न तापमान तार झुकने और घुमावदार परीक्षण बेंच वास्तविक दुनिया की स्थितियों जैसे इंजन बे में ऑटोमोटिव वायरिंग हार्नेस, उच्च ऊंचाई वाली ठंड में एयरोस्पेस केबल और गर्म मशीनरी में औद्योगिक केबल का सटीक अनुकरण करता है। यह गतिशील थर्मल भार के तहत इन्सुलेशन क्रैकिंग, कंडक्टर थकान और सामग्री भंगुरता जैसे विफलता तंत्र की पहचान करने के लिए महत्वपूर्ण है।
● संयुक्त पर्यावरण सिमुलेशन: वास्तविक दुनिया के थर्मल-मैकेनिकल तनाव को दोहराने के लिए चक्रीय झुकने या घुमावदार के साथ अत्यधिक तापमान (-70 ℃ से + 200 ℃) को सटीक रूप से सिंक्रनाइज़ करता है।
● उच्च परिशुद्धता नियंत्रण: सटीक, स्थिर और दोहराने योग्य परीक्षण स्थितियों के लिए उन्नत पीआईडी तापमान नियंत्रक और सर्वो-संचालित मैकेनिकल एक्चुएटर्स की सुविधा है।
● इंटेलिजेंट डेटा अधिग्रहण: एकीकृत पीसी सॉफ्टवेयर स्वचालित रूप से वास्तविक समय वक्र (तापमान-समय, मोड़ गणना-प्रतिरोध) रिकॉर्ड करता है, खुले सर्किट का पता लगाता है, और व्यापक परीक्षण रिपोर्ट तैयार करता है।
● मजबूत और सुरक्षित निर्माण: उपकरण और ऑपरेटर दोनों की सुरक्षा के लिए उच्च गुणवत्ता वाले थर्मल इन्सुलेशन, संक्षारण प्रतिरोधी अंदरूनी और बहु-स्तरीय सुरक्षा इंटरलॉक के साथ निर्मित।
● अनुकूलन योग्य फिक्स्चर: विभिन्न तार व्यास और केबल ज्यामिति को बिना फिसलन के सुरक्षित रूप से पकड़ने के लिए विशेष खराद का धुरा, क्लैंप और झुकने वाले हथियार प्रदान करता है।
|
पैरामीटर |
विनिर्देश |
|
तापमान की रेंज |
-70℃ ~ +200℃ (परिशुद्धता ±1℃) |
|
Bending Angle |
±10° ~ ±180° (पूरी तरह से समायोज्य) |
|
घुमावदार खराद का व्यास |
तार विशिष्टताओं के आधार पर अनुकूलन योग्य |
|
परीक्षण आवृत्ति |
1 ~ 60 चक्र/मिनट (स्टेपलेस एडजस्टेबल) |
|
गर्म करने/ठंडा करने की विधि |
विद्युत प्रतिरोध/यांत्रिक संपीड़न |
|
नियंत्रण प्रणाली |
औद्योगिक पीएलसी + पीसी सॉफ्टवेयर इंटरफ़ेस |
|
परीक्षण मानक |
जीबी/टी 2951, यूएल 1581, आईईसी 60811, वीडीई 0472 |
|
संरक्षा विशेषताएं |
अधिक तापमान, अधिक भार, आपातकालीन रोक |
● ऑटोमोटिव उद्योग: थर्मल थकान और कंपन प्रतिरोध के लिए इंजन बे वायरिंग हार्नेस, ईवी चार्जिंग केबल और बैटरी इंटरकनेक्ट का परीक्षण।
● एयरोस्पेस और विमानन: विमान तारों और सेंसर केबलों की उच्च ऊंचाई वाले ठंड प्रतिरोध और इंजन गर्मी सहनशीलता का मूल्यांकन करना।
● औद्योगिक उपकरण: अत्यधिक विनिर्माण वातावरण में रोबोट केबल, ड्रैग चेन केबल और हीटिंग तत्व तारों के स्थायित्व का आकलन करना।
● उपभोक्ता इलेक्ट्रॉनिक्स: बिजली के तारों, यूएसबी केबलों और उपकरण की आंतरिक तारों के ठंड के मौसम के लचीलेपन और गर्मी प्रतिरोध को मान्य करना।
● तार और केबल विनिर्माण: इन्सुलेशन सामग्री और कंडक्टर स्ट्रैंडिंग प्रक्रियाओं के लिए नियमित गुणवत्ता नियंत्रण और अनुसंधान एवं विकास सत्यापन।
1. आवश्यकता पुष्टिकरण: तकनीकी प्रस्ताव को अनुकूलित करने के लिए ग्राहक के विशिष्ट परीक्षण मानकों, तार/केबल विनिर्देशों और आवश्यक तापमान/झुकने मापदंडों का विश्लेषण करें।
2. डिजाइन और इंजीनियरिंग: उच्च और निम्न तापमान तार झुकने और घुमावदार परीक्षण बेंच के लिए मैकेनिकल सीएडी ड्राइंग, थर्मल चैंबर डिजाइन और इलेक्ट्रिकल स्कीमैटिक्स को अंतिम रूप दें।
3. परिशुद्धता विनिर्माण: कठोर मुख्य फ्रेम की मशीनिंग करें, उच्च परिशुद्धता वाले सर्वो ड्राइव सिस्टम को असेंबल करें, और थर्मल चैम्बर को इन्सुलेशन और हीटिंग/कूलिंग तत्वों के साथ एकीकृत करें।
4. सॉफ्टवेयर विकास: सटीक वक्र प्लॉटिंग, स्वचालित चक्र गिनती और प्रतिरोध निगरानी सुनिश्चित करने के लिए डेटा अधिग्रहण सॉफ्टवेयर को प्रोग्राम और कैलिब्रेट करें।
5. फ़ैक्टरी परीक्षण: सटीकता और सुरक्षा इंटरलॉक को सत्यापित करने के लिए कठोर थर्मल एकरूपता अंशांकन, यांत्रिक भार परीक्षण और वास्तविक तार नमूना परीक्षण करें।
6. पैकेजिंग और शिपिंग: परीक्षण बेंच को सुरक्षात्मक फोम के साथ निर्यात-मानक लकड़ी के बक्से में सुरक्षित रूप से पैक करें, और व्यापक अंग्रेजी मैनुअल और वीडियो इंस्टॉलेशन गाइड प्रदान करें।
XINYU HUACHUANG में, हम आपके उपकरण के निरंतर और कुशल संचालन को सुनिश्चित करने के लिए व्यापक और विश्वसनीय बिक्री के बाद सहायता प्रदान करने के लिए प्रतिबद्ध हैं। हमारी समर्पित सेवा टीम आपकी सहायता के लिए हमेशा तैयार है।
हम गर्व से अपने उपकरणों के लिए दो साल की वारंटी प्रदान करते हैं। इस अवधि के दौरान, हम अनुचित संचालन, अनधिकृत संशोधनों या अप्रत्याशित घटना के कारण होने वाली समस्याओं को छोड़कर, गुणवत्ता से संबंधित किसी भी समस्या के लिए मुफ्त रखरखाव और मरम्मत सेवाएं प्रदान करते हैं। दो साल की वारंटी अवधि के बाद के उपकरणों के लिए, हम आजीवन रखरखाव सेवाएं प्रदान करना जारी रखते हैं, केवल प्रतिस्थापन भागों और श्रम की लागत लेते हैं।
हम 7×24 घंटे पेशेवर इंजीनियरिंग टेलीफोन सहायता प्रदान करते हैं। गलती की सूचना मिलने पर, हमारी तकनीकी टीम 24 घंटे के भीतर जवाब देगी और एक व्यवहार्य समाधान प्रदान करेगी। यदि ऑन-साइट सेवा की आवश्यकता है, तो हमारे पेशेवर इंजीनियर एक सप्ताह के भीतर आपकी सुविधा पर पहुंचेंगे। विशेष परिस्थितियों में जहां उपकरण की मरम्मत नहीं की जा सकती है, हम बिना शर्त इसे एक नई इकाई से बदल देंगे या दो साल की वारंटी अवधि के दौरान एक स्थानापन्न इकाई प्रदान करेंगे, या सामान्य संचालन को बहाल करने के लिए आवश्यक उपाय करेंगे।
ए: बेंच एक यांत्रिक झुकने या घुमावदार तंत्र के साथ एक प्रोग्रामयोग्य थर्मल कक्ष को एकीकृत करता है। नियंत्रित यांत्रिक तनाव और अत्यधिक तापमान - उच्च और निम्न दोनों - को एक साथ लागू करके यह गर्म इंजन बे में ऑटोमोटिव वायरिंग हार्नेस, उच्च ऊंचाई वाली ठंड के संपर्क में आने वाले एयरोस्पेस केबल और गर्म मशीनरी के पास औद्योगिक केबल जैसी स्थितियों को दोहराता है।
ए: परीक्षण कम तापमान पर भंगुरता, उच्च तापमान पर इन्सुलेशन नरम होने और विरूपण, थर्मल तनाव के तहत बार-बार झुकने से कंडक्टर की थकान, और कंडक्टर और इन्सुलेशन परतों के बीच प्रदूषण के कारण होने वाली इन्सुलेशन क्रैकिंग की पहचान करता है। ये विफलता मोड अक्सर परिवेश-तापमान-केवल परीक्षणों में अज्ञात रहते हैं।
ए: प्रोग्राम करने योग्य थर्मल चैंबर उप-शून्य तापमान (आमतौर पर -40 डिग्री सेल्सियस या उससे कम) से लेकर ऊंचे तापमान (आमतौर पर + 200 डिग्री सेल्सियस या अधिक) तक की एक विस्तृत श्रृंखला को कवर करता है। यह उन पर्यावरणीय स्थितियों के पूरे स्पेक्ट्रम का परीक्षण करने की अनुमति देता है जिनका सामना ऑटोमोटिव, एयरोस्पेस और औद्योगिक अनुप्रयोगों में केबलों को हो सकता है।
उत्तर: हाँ. यांत्रिक प्रणाली दोनों झुकने वाले परीक्षणों का समर्थन करती है - जहां तार को एक निर्दिष्ट त्रिज्या तक मोड़ा जाता है और बार-बार सीधा किया जाता है - और घुमावदार परीक्षण - जहां तार को परिभाषित व्यास के एक खराद के चारों ओर लपेटा जाता है। दोनों मोड नियंत्रित तापमान स्थितियों के तहत थर्मल कक्ष के अंदर काम करते हैं।
