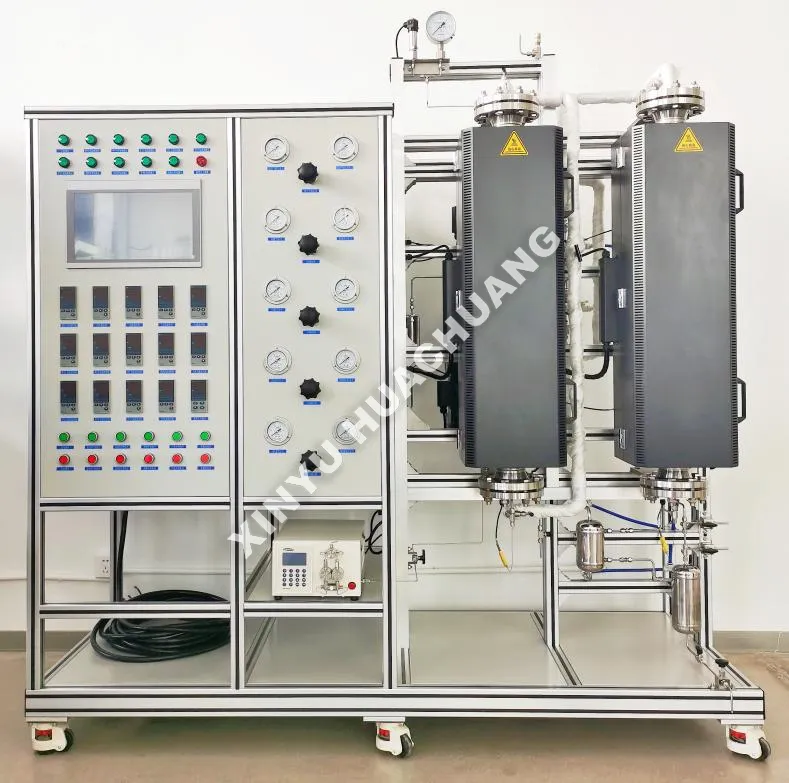

मीथेन सुधार प्रायोगिक इकाई

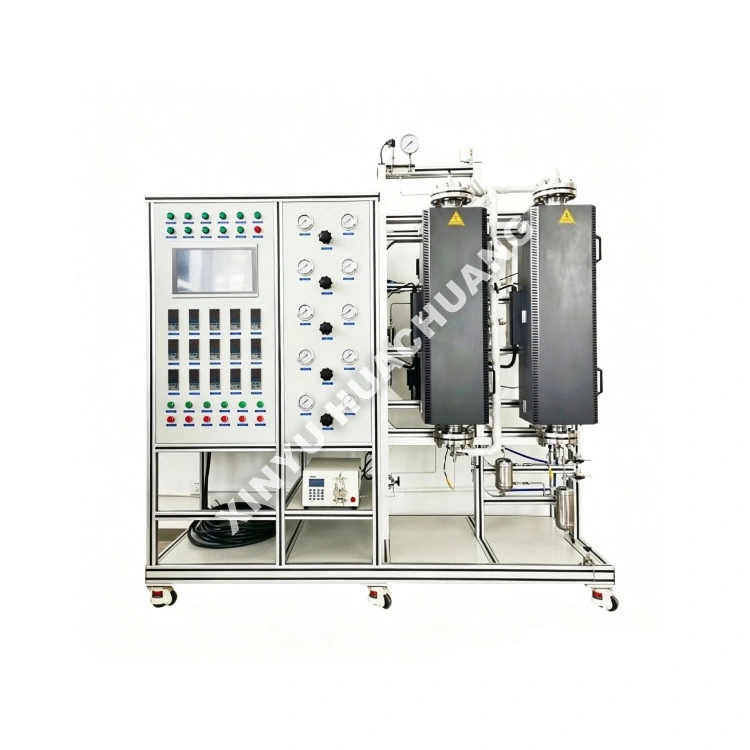

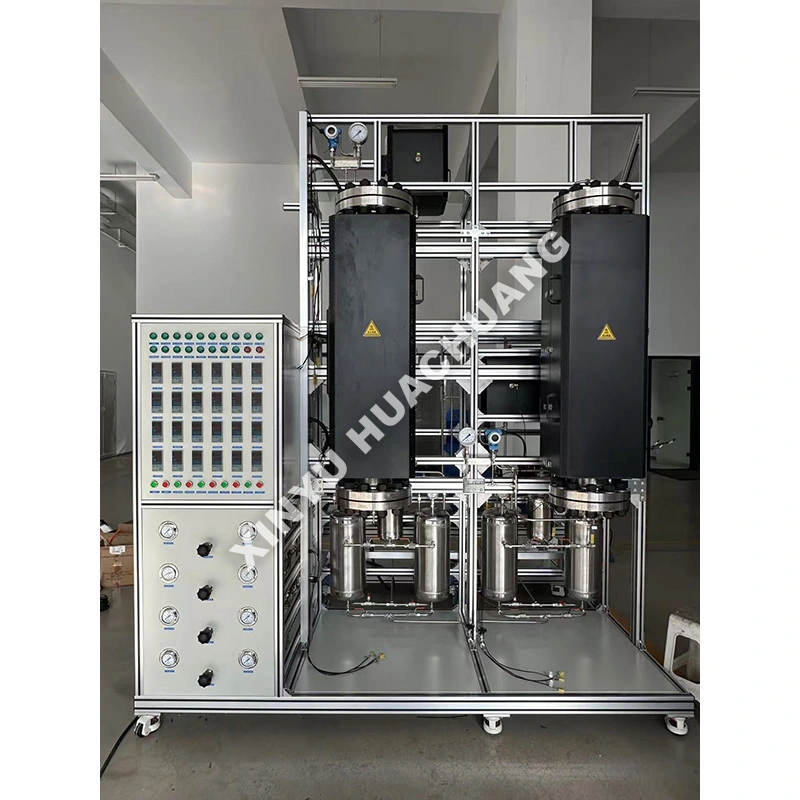

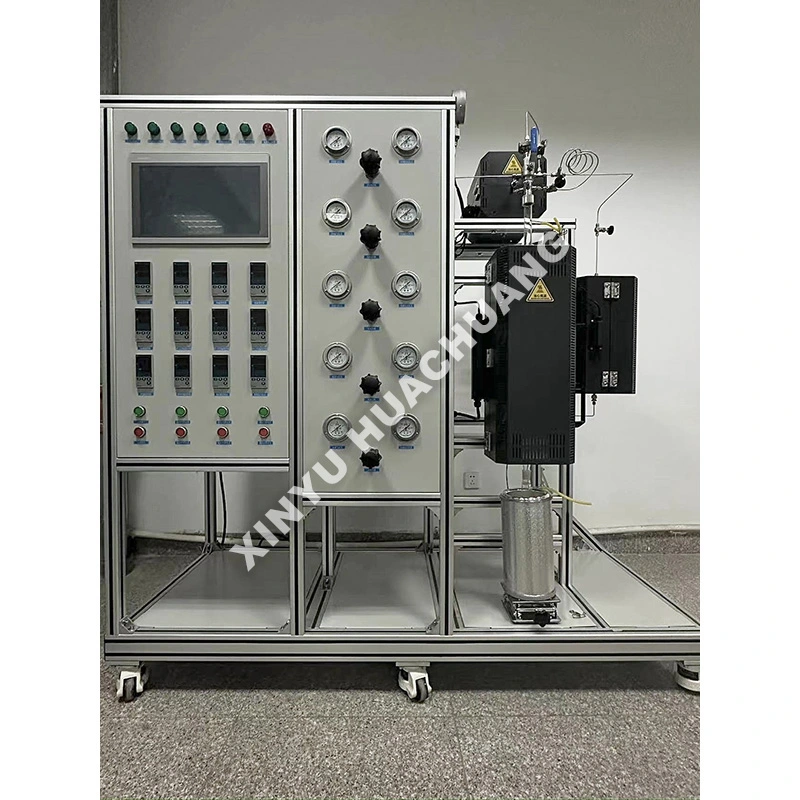

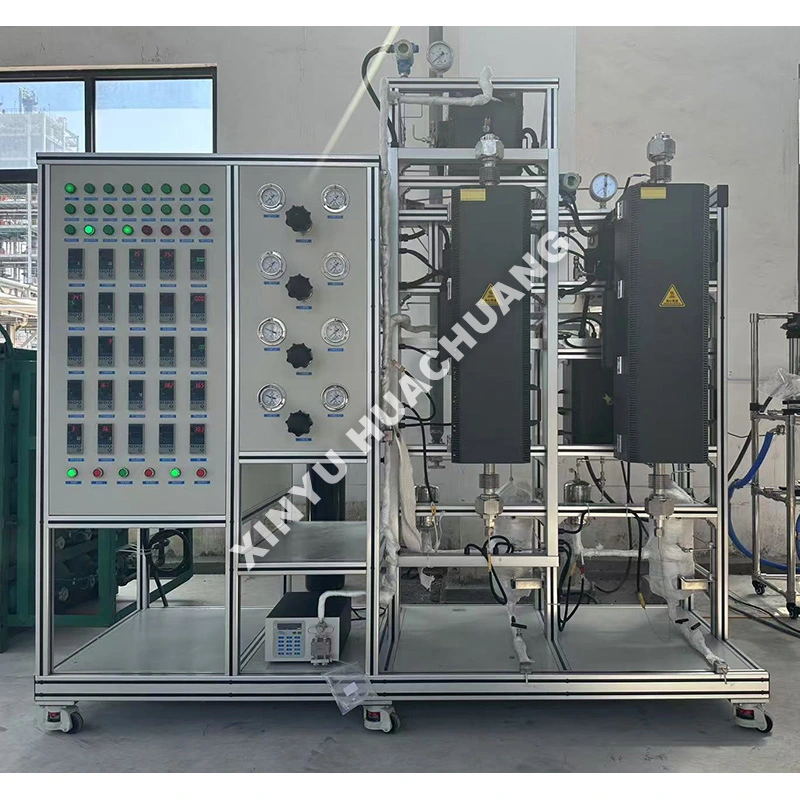

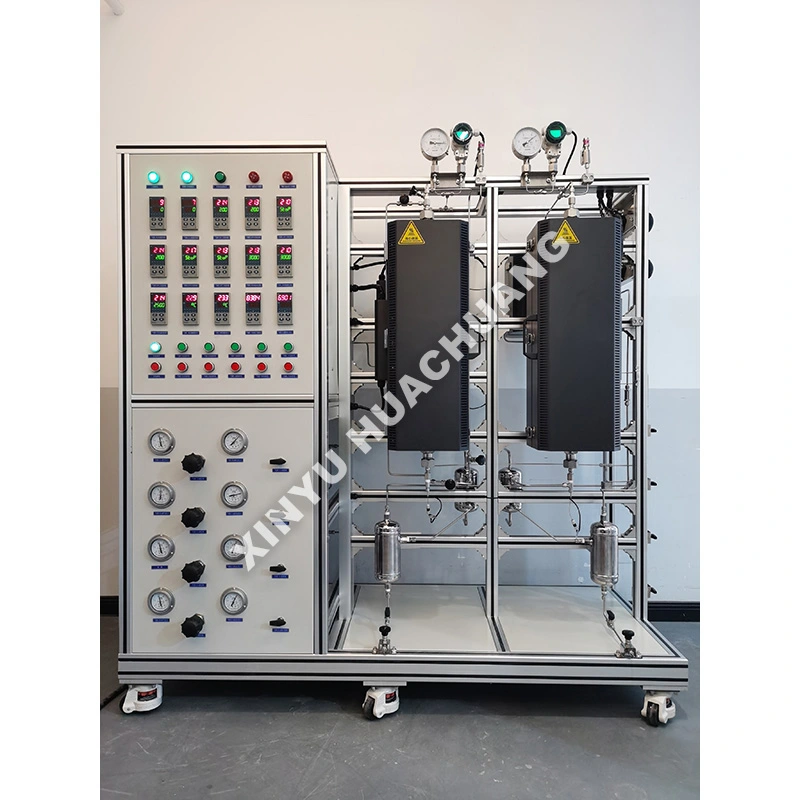

XINYU HUACHUANG मीथेन रिफॉर्मिंग एक्सपेरिमेंटल यूनिट एक अत्यधिक स्वचालित प्रयोगशाला रिएक्टर प्रणाली है जिसे सटीक सिनगैस उत्पादन और गतिज अनुसंधान के लिए इंजीनियर किया गया है। औद्योगिक भाप मीथेन सुधार (एसएमआर) और शुष्क सुधार (डीआरएम) प्रक्रियाओं का अनुकरण करने के लिए डिज़ाइन किया गया, यह तापमान, दबाव और गैस-से-कार्बन अनुपात को सटीक रूप से नियंत्रित करता है। बुद्धिमान पीएलसी स्वचालन और बहु-स्तरीय सुरक्षा इंटरलॉक से सुसज्जित, यह इकाई उत्प्रेरक स्क्रीनिंग, प्रक्रिया अनुकूलन और ऊर्जा और पेट्रोकेमिकल क्षेत्रों में हाइड्रोजन उत्पादन अनुसंधान के लिए आदर्श है।

काम के सिद्धांत

मीथेन सुधार प्रायोगिक इकाई पूरी तरह से स्वचालित अनुक्रम के माध्यम से संचालित होती है: एंडोथर्मिक सुधार प्रतिक्रियाओं को ऊंचे तापमान पर अनुकरण किया जाता है, मीथेन को बड़े पैमाने पर प्रवाह नियंत्रकों द्वारा सटीक रूप से मापा जाता है और बाद में भाप (एक गर्म बब्बलर के माध्यम से) या कार्बन डाइऑक्साइड के साथ मिश्रित किया जाता है। पहले से गरम करने के बाद, गैसीय फ़ीड फिक्स्ड-बेड रिएक्टर में प्रवेश करती है - जो निकल-आधारित या उत्कृष्ट धातु उत्प्रेरक से चार्ज होती है - जहां सुधार मीथेन को हाइड्रोजन और कार्बन मोनोऑक्साइड में परिवर्तित करता है। पूरी प्रक्रिया के दौरान, इकाई एक उन्नत तापमान नियंत्रण प्रणाली के माध्यम से आवश्यक उच्च तापमान प्रोफ़ाइल को बनाए रखती है, जबकि इसका ऑनलाइन गैस विश्लेषण मॉड्यूल लगातार उत्पाद संरचना को ट्रैक करता है, जिससे मीथेन रूपांतरण और परिणामी H₂/CO अनुपात की वास्तविक समय गणना सक्षम होती है।

प्रमुख लाभ

● उच्च तापमान परिशुद्धता: उन्नत मल्टी-ज़ोन पीआईडी ​​हीटिंग 900 ℃ तक समान तापमान वितरण सुनिश्चित करता है, जो एंडोथर्मिक सुधार प्रतिक्रियाओं के लिए महत्वपूर्ण है।

● बहुमुखी प्रक्रिया सिमुलेशन: फ़ीड गैस संरचना को समायोजित करके स्टीम मीथेन रिफॉर्मिंग (एसएमआर), ड्राई रिफॉर्मिंग (डीआरएम), और ऑटोथर्मल रिफॉर्मिंग (एटीआर) का समर्थन करता है।

● सटीक भाप नियंत्रण: एकीकृत गर्म बब्बलर और वेपोराइज़र प्रणाली फ़ीड लाइनों में संक्षेपण के बिना सटीक और स्थिर जल-से-कार्बन (एस/सी) अनुपात सुनिश्चित करती है।

● इंटेलिजेंट ऑटोमेशन: पीएलसी-पीसी एकीकृत नियंत्रण स्वचालित डेटा लॉगिंग, ऐतिहासिक वक्र पीढ़ी और अप्राप्य दीर्घकालिक संचालन को सक्षम बनाता है।

● मजबूत और सुरक्षित डिज़ाइन: रिएक्टर उच्च तापमान, संक्षारण प्रतिरोधी मिश्र धातुओं (उदाहरण के लिए, SS316L, Inconel) से निर्मित होते हैं, जिनमें अधिक तापमान, अधिक दबाव और फ्लेम-आउट सुरक्षा के लिए बहु-स्तरीय सुरक्षा इंटरलॉक होते हैं।

तकनीकी निर्देश

अनुप्रयोग क्षेत्र

● हाइड्रोजन उत्पादन: ईंधन कोशिकाओं और रिफाइनरी हाइड्रोजन के लिए स्टीम मीथेन रिफॉर्मिंग (एसएमआर) के लिए अनुसंधान एवं विकास।

● कार्बन कैप्चर और उपयोग: CH4 और CO2 को मूल्यवान सिनगैस में परिवर्तित करने के लिए मीथेन (DRM) का सूखा सुधार।

● उत्प्रेरक स्क्रीनिंग: प्रतिक्रियाओं में सुधार के लिए नी-आधारित, उत्कृष्ट धातु (आरयू, आरएच, पीटी), और पेरोव्स्काइट उत्प्रेरक का परीक्षण।

● प्रक्रिया अनुकूलन: मीथेन रूपांतरण और कोकिंग प्रतिरोध पर तापमान, दबाव और एस/सी अनुपात के प्रभावों का अध्ययन करना।

● शैक्षणिक अनुसंधान: मौलिक गतिज अध्ययन और उत्प्रेरक निष्क्रियकरण तंत्र।

उपयोग सावधानियां

● स्टीम लाइन हीटिंग: हमेशा सुनिश्चित करें कि भाप उत्पादन प्रणाली और सभी डाउनस्ट्रीम पाइपलाइन पानी के संघनन को रोकने के लिए ठीक से गर्म और इंसुलेटेड हैं, जो उत्प्रेरक को नुकसान पहुंचा सकता है।

● अक्रिय शुद्धिकरण: ऑक्सीकरण या विस्फोटक मिश्रण को रोकने के लिए हमेशा रिएक्टर को गर्म करने से पहले और भाप या प्रतिक्रियाशील गैसों को पेश करने से पहले एक अक्रिय गैस (एन2 या एआर) से शुद्ध करें।

● शीतलन अनुक्रम: प्रयोग के बाद, पहले तरल फ़ीड बंद करें, फिर बंद करने से पहले रिएक्टर को कमरे के तापमान तक ठंडा करते हुए अक्रिय गैस प्रवाहित करना जारी रखें।

● गैस सुरक्षा: मीथेन और हाइड्रोजन अत्यधिक ज्वलनशील हैं। सुनिश्चित करें कि सभी कनेक्शनों का रिसाव-परीक्षण किया गया है और सिस्टम गैस डिटेक्टरों के साथ एक अच्छी तरह हवादार क्षेत्र में संचालित है।

रखरखाव गाइड

● दैनिक: गैस सिलेंडर के दबाव की जांच करें, एमएफसी रीडिंग सत्यापित करें और बब्बलर में पानी के स्तर का निरीक्षण करें। सुनिश्चित करें कि निकास गैस का उचित निकास या उपचार किया गया है।

● साप्ताहिक/मासिक: गैस फिल्टर और नमी जाल को साफ करें या बदलें। जंग या रिसाव के किसी भी लक्षण के लिए रिएक्टर सील, वाल्व और ट्यूबिंग का निरीक्षण करें।

● त्रैमासिक: परीक्षण सटीकता बनाए रखने के लिए द्रव्यमान प्रवाह नियंत्रकों और तापमान सेंसर को कैलिब्रेट करें। मजबूती के लिए पीएलसी कैबिनेट में विद्युत कनेक्शन की जाँच करें।

● उत्प्रेरक प्रबंधन: कुचलने से बचने के लिए उत्प्रेरकों को सावधानीपूर्वक लोड और अनलोड करें। नियमित रूप से दबाव में गिरावट की निगरानी करें; अचानक वृद्धि कोकिंग या बेड ब्लॉकेज का संकेत देती है, जिसके लिए पुनर्जनन या प्रतिस्थापन की आवश्यकता होती है।

बिक्री उपरांत सेवा एवं सहायता

XINYU HUACHUANG में, हम आपके उपकरण के निरंतर और कुशल संचालन को सुनिश्चित करने के लिए व्यापक और विश्वसनीय बिक्री के बाद सहायता प्रदान करने के लिए प्रतिबद्ध हैं। हमारी समर्पित सेवा टीम आपकी सहायता के लिए हमेशा तैयार है।

व्यापक वारंटी कवरेज

हम गर्व से अपने उपकरणों के लिए दो साल की वारंटी प्रदान करते हैं। इस अवधि के दौरान, हम अनुचित संचालन, अनधिकृत संशोधनों या अप्रत्याशित घटना के कारण होने वाली समस्याओं को छोड़कर, गुणवत्ता से संबंधित किसी भी समस्या के लिए मुफ्त रखरखाव और मरम्मत सेवाएं प्रदान करते हैं। दो साल की वारंटी अवधि के बाद के उपकरणों के लिए, हम आजीवन रखरखाव सेवाएं प्रदान करना जारी रखते हैं, केवल प्रतिस्थापन भागों और श्रम की लागत लेते हैं।

त्वरित प्रतिक्रिया तंत्र

हम 7×24 घंटे पेशेवर इंजीनियरिंग टेलीफोन सहायता प्रदान करते हैं। गलती की सूचना मिलने पर, हमारी तकनीकी टीम 24 घंटे के भीतर जवाब देगी और एक व्यवहार्य समाधान प्रदान करेगी। यदि ऑन-साइट सेवा की आवश्यकता है, तो हमारे पेशेवर इंजीनियर एक सप्ताह के भीतर आपकी सुविधा पर पहुंचेंगे। विशेष परिस्थितियों में जहां उपकरण की मरम्मत नहीं की जा सकती है, हम बिना शर्त इसे एक नई इकाई से बदल देंगे या दो साल की वारंटी अवधि के दौरान एक स्थानापन्न इकाई प्रदान करेंगे, या सामान्य संचालन को बहाल करने के लिए आवश्यक उपाय करेंगे।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

Q1: यह मीथेन सुधार प्रायोगिक इकाई दीर्घकालिक परीक्षण के दौरान उत्प्रेरक कोकिंग और निष्क्रियता को कैसे रोकती है?

उत्तर: मीथेन सुधार में कोकिंग एक महत्वपूर्ण चुनौती है। हमारी इकाई में सटीक रूप से समायोज्य स्टीम-टू-कार्बन (एस/सी) अनुपात नियंत्रण प्रणाली है, जो कार्बन जमाव को दबाने के लिए इष्टतम स्टोइकोमेट्री सुनिश्चित करती है। इसके अतिरिक्त, हम एक वैकल्पिक प्री-रिफॉर्मर मॉड्यूल की पेशकश करते हैं जो मुख्य ट्यूबलर रिएक्टर से पहले उच्च हाइड्रोकार्बन को परिवर्तित करता है, स्थिर और हल्की स्थितियों की गारंटी के लिए कम तापमान पर काम करता है, जिससे प्रयोगात्मक रन के दौरान उत्प्रेरक का जीवनकाल काफी बढ़ जाता है।

Q2: क्या इस इकाई को स्टीम मीथेन रिफॉर्मिंग (SMR) और ड्राई रिफॉर्मिंग ऑफ मीथेन (DRM) दोनों के लिए अनुकूलित किया जा सकता है?

उत्तर: हाँ, इकाई अत्यधिक बहुमुखी है। यह H₂O (वेपोराइज़र के माध्यम से) और CO₂ फ़ीड दोनों के लिए स्वतंत्र, उच्च परिशुद्धता वाले मास फ्लो कंट्रोलर (MFC) से सुसज्जित है। यह शोधकर्ताओं को अलग-अलग कार्बन डाइऑक्साइड और भाप वातावरण के तहत उत्प्रेरक प्रदर्शन और सिनगैस (एच₂/सीओ अनुपात) गुणवत्ता का मूल्यांकन करने के लिए एसएमआर और डीआरएम प्रक्रियाओं के बीच सहजता से स्विच करने या यहां तक ​​कि द्वि-सुधार का परीक्षण करने की अनुमति देता है।

Q3: सुधार प्रतिक्रिया की अत्यधिक एंडोथर्मिक प्रकृति को देखते हुए सिस्टम सटीक तापमान प्रोफाइल कैसे बनाए रखता है?

उत्तर: सुधारात्मक प्रतिक्रिया के लिए महत्वपूर्ण ऊर्जा इनपुट (700-1,000°C) की आवश्यकता होती है। हमारी मीथेन रिफॉर्मिंग एक्सपेरिमेंटल यूनिट उन्नत पीआईडी ​​अनुकूली नियंत्रण के साथ एक मल्टी-ज़ोन प्रोग्रामेबल इलेक्ट्रिक हीटिंग फर्नेस का उपयोग करती है। वास्तविक समय में तापमान प्रोफ़ाइल की निगरानी के लिए कई थर्मोकपल को रणनीतिक रूप से रिएक्टर ट्यूब के साथ रखा जाता है। औद्योगिक पीएलसी अत्यधिक सटीक गतिज डेटा सुनिश्चित करते हुए, एंडोथर्मिक हीट सिंक की भरपाई के लिए हीटिंग पावर को गतिशील रूप से समायोजित करता है।

Q4: उच्च तापमान वाले उत्पाद गैस को महत्वपूर्ण डेटा खोए बिना सुरक्षित रूप से ठंडा और विश्लेषण कैसे किया जाता है?

ए: इकाई एक विशेष, मल्टी-स्टेज गैस कंडीशनिंग प्रणाली को एकीकृत करती है। किसी भी द्वितीयक प्रतिक्रिया को तुरंत रोकने के लिए उच्च तापमान वाला प्रवाह पहले तेजी से बुझाने वाले कूलर से गुजरता है। इसके बाद यह अप्रतिक्रियाशील भाप और पानी को हटाने के लिए एक अत्यधिक कुशल कंडेनसर और गैस-तरल विभाजक से गुजरता है। फिर सूखे सिनगैस को CH₄ रूपांतरण, CO, CO₂ और H₂ पैदावार के सटीक, वास्तविक समय विश्लेषण के लिए एक ऑनलाइन गैस क्रोमैटोग्राफ (GC) में भेजा जाता है।

Q5: प्रयोगात्मक विफलताओं के दौरान उच्च तापमान वाले हाइड्रोजन और कार्बन मोनोऑक्साइड को संभालने के लिए कौन से सुरक्षा तंत्र मौजूद हैं?

उत्तर: सिनगैस को संभालते समय सुरक्षा सर्वोपरि है। मीथेन रिफॉर्मिंग एक्सपेरिमेंटल यूनिट में एक व्यापक सुरक्षा मैट्रिक्स है। यदि मीथेन प्रवाह ट्रांसमीटर विफल हो जाता है या तापमान में कमी का पता चलता है, तो पीएलसी तुरंत आपातकालीन शटडाउन (ईएसडी) शुरू कर देता है। यह स्वचालित रूप से हाइड्रोकार्बन फ़ीड को काट देता है, रिएक्टर को निष्क्रिय करने के लिए नाइट्रोजन शुद्ध करने वाले वाल्व खोलता है, और विस्फोटक गैस संचय को रोकने के लिए निकास वेंटिंग को सक्रिय करता है, जिससे ऑपरेटर और उपकरण दोनों की सुरक्षा होती है।
