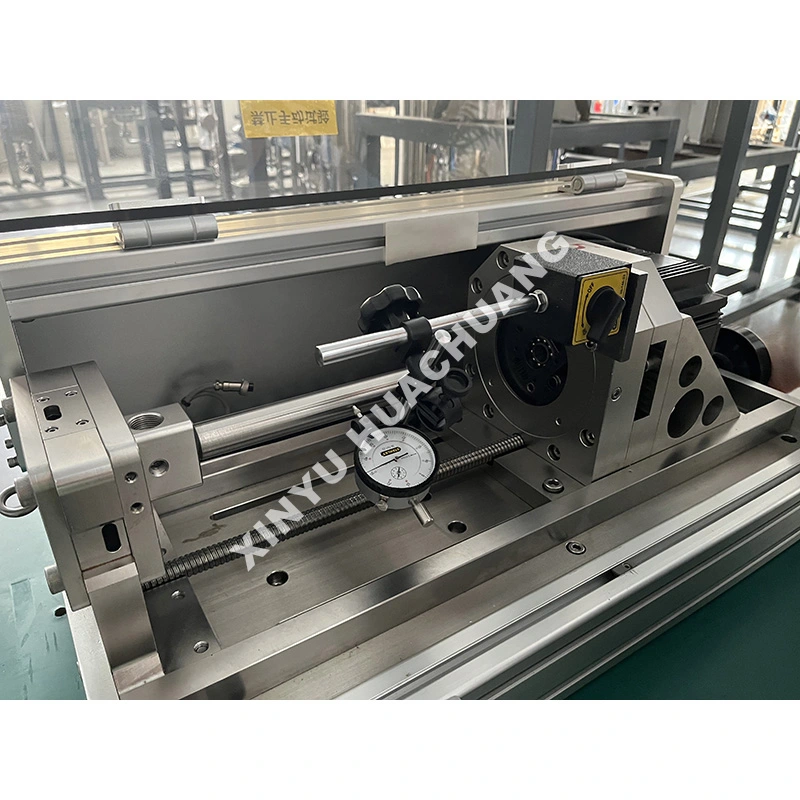

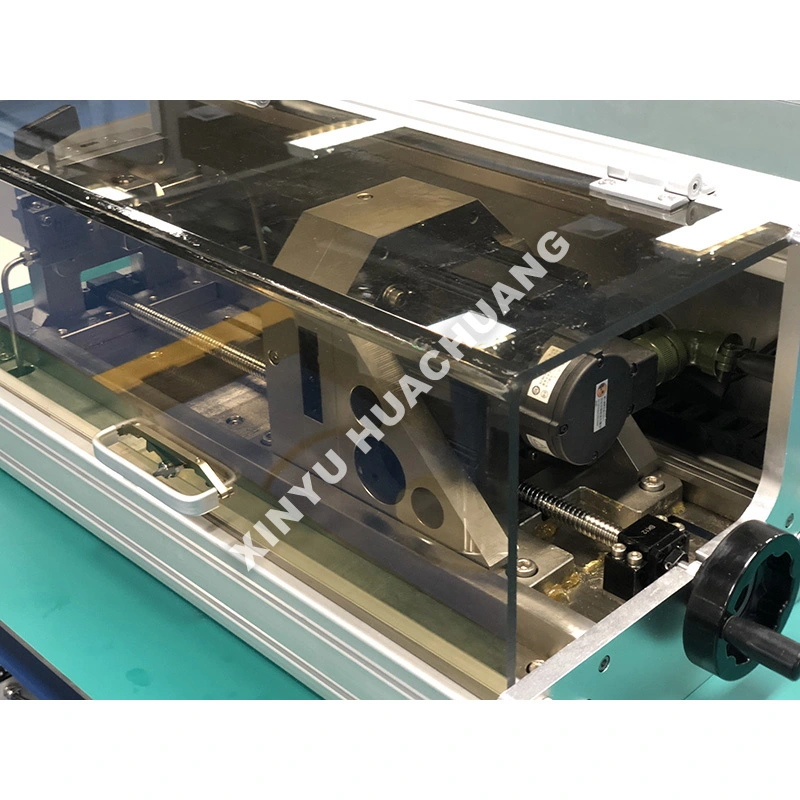

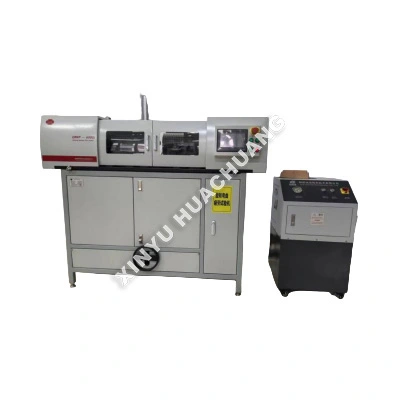

पाइप फिटिंग झुकने वाली थकान परीक्षण मशीन

XINYU HUACHUANG पाइप फिटिंग बेंडिंग थकान परीक्षण मशीन एक अत्यधिक विशिष्ट, औद्योगिक-ग्रेड परीक्षण उपकरण है जिसे विशेष रूप से बार-बार झुकने वाले भार के तहत पाइपलाइन घटकों की संरचनात्मक अखंडता और थकान जीवन का आकलन करने के लिए इंजीनियर किया गया है। वास्तविक दुनिया के गतिशील तनावों का अनुकरण करने के लिए डिज़ाइन की गई, यह पाइपलाइन घटक झुकने वाली थकान परीक्षण मशीन दरार की शुरुआत और प्रसार का मूल्यांकन करने के लिए चक्रीय झुकने वाले क्षणों को सटीक रूप से लागू करती है। बुद्धिमान पीएलसी/पीसी स्वचालन और बहु-स्तरीय सुरक्षा इंटरलॉक से सुसज्जित, यह अनुसंधान एवं विकास, गुणवत्ता नियंत्रण और उद्योग प्रमाणन के लिए अत्यधिक प्रतिलिपि प्रस्तुत करने योग्य एस-एन वक्र डेटा प्रदान करते हुए सुरक्षित, अप्राप्य दीर्घकालिक संचालन सुनिश्चित करता है।

काम के सिद्धांत

पाइप फिटिंग बेंडिंग थकान परीक्षण मशीन एक पाइप या फिटिंग नमूने को सुरक्षित रूप से क्लैंप करके और उच्च-सटीक सर्वो-हाइड्रोलिक या सर्वो-इलेक्ट्रिक एक्चुएटर्स का उपयोग करके नियंत्रित, दोहराव वाले झुकने वाले क्षण को लागू करके संचालित होती है। मशीन को वास्तविक पाइपलाइन परिचालन तनाव का अनुकरण करने के लिए एकल-प्लेन झुकने, रोटरी झुकने या जटिल बहु-अक्षीय लोडिंग के लिए कॉन्फ़िगर किया जा सकता है। पूरे परीक्षण के दौरान, सिस्टम लगातार झुकने वाले कोण, लागू क्षण, चक्र गणना और तनाव जैसे मापदंडों की निगरानी और रिकॉर्ड करता है। जब नमूना टूट जाता है या पूर्वनिर्धारित रिसाव सीमा तक पहुंच जाता है, तो परीक्षण स्वचालित रूप से समाप्त हो जाता है, जिससे सटीक थकान जीवन डेटा मिलता है।

यह कहाँ चमकता है?

● उच्च परिशुद्धता चक्रीय लोडिंग: न्यूनतम शोर के साथ जटिल झुकने वाले तरंगों (साइन, त्रिकोण, ब्लॉक) के सटीक और स्थिर अनुप्रयोग को सुनिश्चित करने के लिए प्रीमियम सर्वो एक्चुएटर्स और लोड सेल की सुविधा है।

● मल्टी-एक्सिस परीक्षण क्षमता: वास्तविक दुनिया पाइपलाइन स्थापना और परिचालन तनाव का सटीक अनुकरण करने के लिए सिंगल-प्लेन, डबल-प्लेन और रोटरी झुकने थकान परीक्षणों का समर्थन करता है।

● इंटेलिजेंट डेटा अधिग्रहण: एकीकृत पीसी सॉफ्टवेयर स्वचालित रूप से वास्तविक समय वक्र (मोमेंट-एंगल, साइकिल-विफलता) रिकॉर्ड करता है, थकान जीवन की गणना करता है, और व्यापक परीक्षण रिपोर्ट तैयार करता है।

● मजबूत और सुरक्षित निर्माण: ऑपरेटर सुरक्षा और उपकरण की दीर्घायु सुनिश्चित करने के लिए हेवी-ड्यूटी कास्ट फ्रेम और बहु-स्तरीय सुरक्षा इंटरलॉक (अधिभार संरक्षण, आपातकालीन रोक, फ्रैक्चर रोकथाम, रिसाव का पता लगाना) के साथ निर्मित।

● अनुकूलन योग्य फिक्स्चर: विभिन्न पाइप व्यास, दीवार की मोटाई और फिटिंग ज्यामिति को सुरक्षित रूप से पकड़ने के लिए विशेष क्लैंपिंग फिक्स्चर और अंत कनेक्टर की एक विस्तृत श्रृंखला प्रदान करता है।

तकनीकी निर्देश

यह कहां लागू है?

● तेल और गैस उद्योग: अत्यधिक चक्रीय मोड़ के तहत ड्रिल पाइप, आवरण, ट्यूबिंग और पाइपलाइन फिटिंग का थकान मूल्यांकन।

● पेट्रोकेमिकल और बिजली उत्पादन: हीट एक्सचेंजर ट्यूब, बॉयलर पाइप और उच्च दबाव वाली भाप लाइनों का परीक्षण।

● ऑटोमोटिव और एयरोस्पेस: कंपन और झुकने के तहत निकास प्रणाली, ईंधन लाइनों और हाइड्रोलिक टयूबिंग के स्थायित्व का मूल्यांकन करना।

● निर्माण और बुनियादी ढांचा: संरचनात्मक स्टील ट्यूब, मचान और पुल घटकों के थकान जीवन का आकलन करना।

● चिकित्सा उपकरण: कैथेटर, गाइडवायर और स्टेंट के लचीलेपन और थकान प्रतिरोध का परीक्षण।

उपयोग सावधानियां

● उचित नमूना संरेखण: हमेशा सुनिश्चित करें कि नमूना अनपेक्षित अक्षीय भार या विलक्षण झुकने से रोकने के लिए फिक्स्चर में पूरी तरह से संरेखित है जो थकान के परिणामों को खराब कर सकता है।

● क्लैंपिंग बल सत्यापन: सत्यापित करें कि क्लैंपिंग बल उच्च-चक्र परीक्षण के दौरान नमूना फिसलन को रोकने के लिए पर्याप्त है, लेकिन इतना अधिक नहीं कि पकड़ बिंदुओं पर समय से पहले कुचलने का कारण बने।

● रिसाव का पता लगाने का सेटअप: खोखले पाइपलाइन घटकों के लिए, परीक्षण शुरू करने से पहले हमेशा आंतरिक दबाव निगरानी प्रणाली और रिसाव का पता लगाने वाले सेंसर को कनेक्ट करें।

● क्रमिक लोड रैंप-अप: शॉक लोडिंग को रोकने के लिए झुकने के आयाम को लक्ष्य स्तर तक धीरे-धीरे बढ़ाने के लिए सॉफ़्टवेयर के प्रोग्रामयोग्य रैंप-अप फ़ंक्शन का उपयोग करें।

रखरखाव गाइड

● दैनिक: घिसाव, दरार या विरूपण के लिए सभी क्लैंपिंग फिक्स्चर और ग्रिप्स का निरीक्षण करें। हाइड्रोलिक तेल के स्तर की जाँच करें (यदि लागू हो) और सत्यापित करें कि सभी सुरक्षा इंटरलॉक ठीक से काम कर रहे हैं।

● साप्ताहिक/मासिक: निर्माता के विनिर्देशों के अनुसार सभी चलने वाले जोड़ों, गाइड रेल और एक्चुएटर लिंकेज को चिकनाई दें। परीक्षण क्षेत्र को साफ करें और ढीलेपन के लिए विद्युत कनेक्शन का निरीक्षण करें।

● त्रैमासिक: प्रमाणित संदर्भ मानकों का उपयोग करके लोड कोशिकाओं, कोण एनकोडर और दबाव ट्रांसड्यूसर का एक व्यापक सिस्टम अंशांकन करें। घिसाव या रिसाव के संकेतों के लिए हाइड्रोलिक होसेस और फिटिंग का निरीक्षण करें।

● परीक्षण के बाद: नमूना फ्रैक्चर के बाद हमेशा उचित शटडाउन अनुक्रम का पालन करें। टूटे हुए नमूने को सावधानीपूर्वक हटाएं, फिक्स्चर को साफ करें, और अचानक लोड रिलीज के कारण होने वाली किसी भी क्षति के लिए एक्चुएटर का निरीक्षण करें।

बिक्री उपरांत सेवा एवं सहायता

XINYU HUACHUANG में, हम आपके उपकरण के निरंतर और कुशल संचालन को सुनिश्चित करने के लिए व्यापक और विश्वसनीय बिक्री के बाद सहायता प्रदान करने के लिए प्रतिबद्ध हैं। हमारी समर्पित सेवा टीम आपकी सहायता के लिए हमेशा तैयार है।

व्यापक वारंटी कवरेज

हम गर्व से अपने उपकरणों के लिए दो साल की वारंटी प्रदान करते हैं। इस अवधि के दौरान, हम अनुचित संचालन, अनधिकृत संशोधनों या अप्रत्याशित घटना के कारण होने वाली समस्याओं को छोड़कर, गुणवत्ता से संबंधित किसी भी समस्या के लिए मुफ्त रखरखाव और मरम्मत सेवाएं प्रदान करते हैं। दो साल की वारंटी अवधि के बाद के उपकरणों के लिए, हम आजीवन रखरखाव सेवाएं प्रदान करना जारी रखते हैं, केवल प्रतिस्थापन भागों और श्रम की लागत लेते हैं।

त्वरित प्रतिक्रिया तंत्र

हम 7×24 घंटे पेशेवर इंजीनियरिंग टेलीफोन सहायता प्रदान करते हैं। गलती की सूचना मिलने पर, हमारी तकनीकी टीम 24 घंटे के भीतर जवाब देगी और एक व्यवहार्य समाधान प्रदान करेगी। यदि ऑन-साइट सेवा की आवश्यकता है, तो हमारे पेशेवर इंजीनियर एक सप्ताह के भीतर आपकी सुविधा पर पहुंचेंगे। विशेष परिस्थितियों में जहां उपकरण की मरम्मत नहीं की जा सकती है, हम बिना शर्त इसे एक नई इकाई से बदल देंगे या दो साल की वारंटी अवधि के दौरान एक स्थानापन्न इकाई प्रदान करेंगे, या सामान्य संचालन को बहाल करने के लिए आवश्यक उपाय करेंगे।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

Q1: मशीन वास्तविक दुनिया की पाइपलाइन परिचालन तनाव का अनुकरण कैसे करती है?

ए: मशीन पाइप या फिटिंग नमूने को सुरक्षित रूप से जकड़ लेती है और उच्च परिशुद्धता वाले सर्वो-हाइड्रोलिक या सर्वो-इलेक्ट्रिक एक्चुएटर्स का उपयोग करके नियंत्रित, दोहराव वाले झुकने वाले क्षणों को लागू करती है। इसे एकल-प्लेन झुकने, रोटरी झुकने, या जटिल बहु-अक्षीय लोडिंग के लिए कॉन्फ़िगर किया जा सकता है ताकि पाइपलाइनों द्वारा सेवा में अनुभव की जाने वाली वास्तविक तनाव स्थितियों को दोहराया जा सके - जिसमें ग्राउंड सेटलमेंट, थर्मल विस्तार और कंपन-प्रेरित थकान शामिल है।

Q2: थकान परीक्षण के दौरान सिस्टम किन मापदंडों की निगरानी करता है?

ए: सिस्टम वास्तविक समय में झुकने के कोण, लागू क्षण, चक्र गणना और तनाव डेटा को लगातार रिकॉर्ड करता है। यह व्यापक डेटासेट इंजीनियरों को एस-एन वक्र (तनाव बनाम चक्रों की संख्या) को प्लॉट करने और निर्दिष्ट लोडिंग स्थितियों के तहत पाइपलाइन घटक के सटीक थकान जीवन को निर्धारित करने की अनुमति देता है।

Q3: मशीन यह कैसे निर्धारित करती है कि कोई नमूना विफल हो गया है?

उत्तर: जब नमूना टूट जाता है या पूर्वनिर्धारित रिसाव सीमा तक पहुंच जाता है तो परीक्षण स्वचालित रूप से समाप्त हो जाता है। दबावयुक्त पाइप परीक्षणों के लिए, सिस्टम आंतरिक दबाव की निगरानी करता है और दीवार में दरार का संकेत देने वाले किसी भी दबाव ड्रॉप का पता लगाता है, जिससे यह सुनिश्चित होता है कि थकान जीवन माप मनमानी चक्र सीमा के बजाय वास्तविक विफलता को दर्शाता है।

Q4: क्या मशीन सीधे पाइप सेक्शन और कोहनी और टीज़ जैसी फिटिंग दोनों का परीक्षण कर सकती है?

उत्तर: हाँ. क्लैंपिंग सिस्टम और एक्चुएटर कॉन्फ़िगरेशन सीधे पाइप अनुभागों, कोहनी, टीज़, फ्लैंज और अन्य पाइपलाइन फिटिंग को समायोजित करने के लिए समायोज्य हैं। पाइपिंग सिस्टम में सबसे कमजोर बिंदु की पहचान करने के लिए प्रत्येक नमूना प्रकार का उसके सबसे महत्वपूर्ण झुकने मोड के तहत परीक्षण किया जा सकता है।

Q5: पाइपलाइन योग्यता के लिए बेंडिंग थकान परीक्षण क्यों आवश्यक है?

ए: तेल और गैस, रासायनिक प्रसंस्करण और बिजली उत्पादन में पाइपलाइनें जमीन की गति, थर्मल साइक्लिंग और उपकरण कंपन से चक्रीय झुकने वाले भार के अधीन हैं। झुकने वाली थकान परीक्षण निरीक्षण अंतराल निर्धारित करने, डिज़ाइन मार्जिन को मान्य करने और एपीआई 570 और एएसएमई बी 31.3 जैसे पाइपलाइन अखंडता मानकों के अनुपालन को सुनिश्चित करने के लिए आवश्यक चक्र-से-विफलता डेटा प्रदान करता है।
