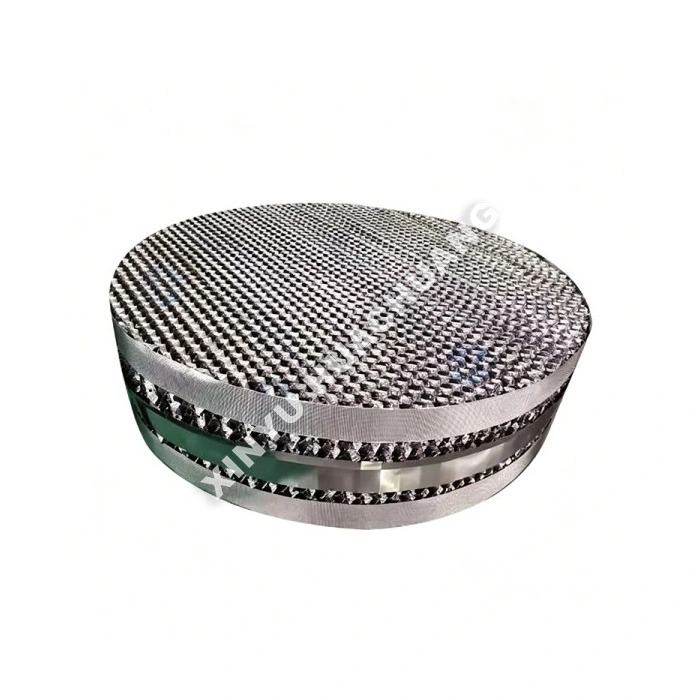

Plate Corrugated Packing

The XINYU HUACHUANG Plate Corrugated Packing is a premium structured packing designed to maximize separation efficiency and capacity in distillation, absorption, and stripping columns. Engineered with precise corrugation angles and perforated surfaces, this packing promotes uniform liquid distribution and excellent surface wetting. The Plate Corrugated Packing significantly enhances mass transfer while maintaining a low pressure drop, making it an ideal upgrade for both new column designs and existing tower revamps.

प्लेट नालीदार पैकिंग क्या है?

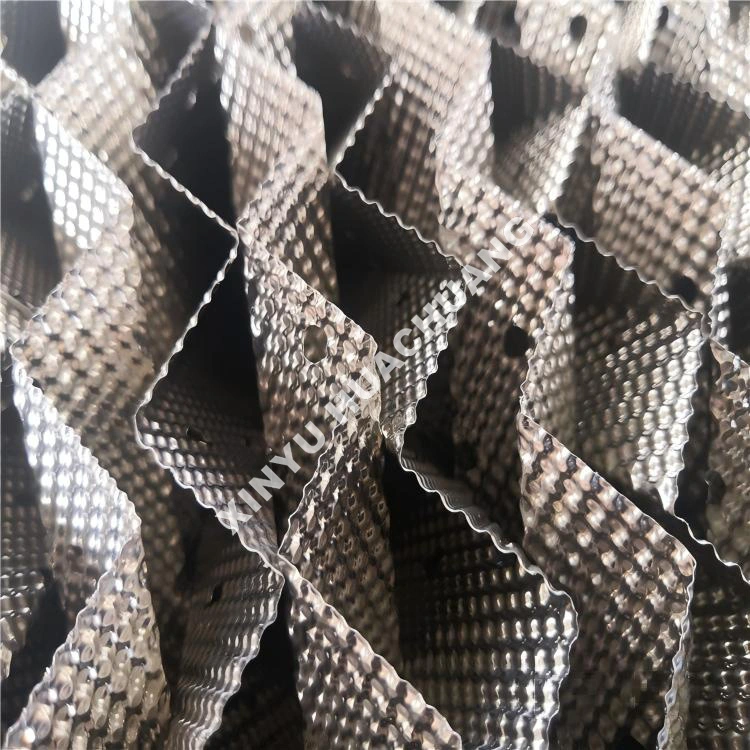

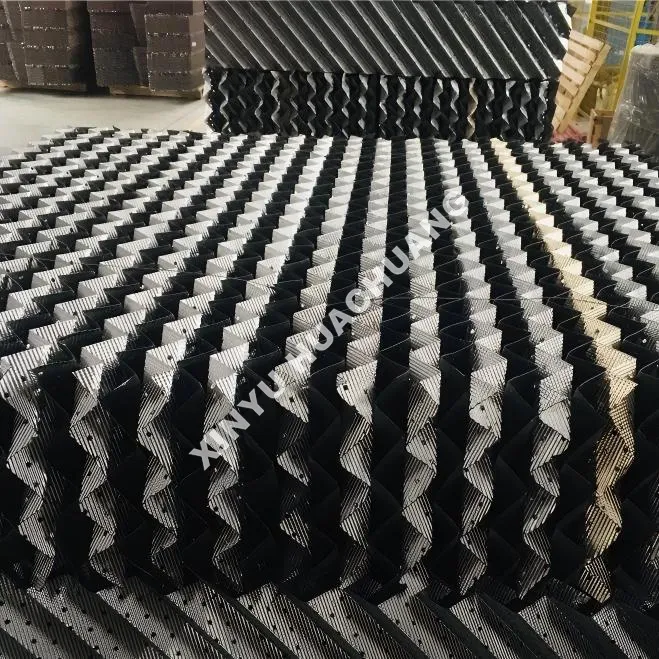

प्लेट नालीदार पैकिंग एक प्रकार की संरचित टॉवर पैकिंग है जो छिद्रित धातु शीट से बनाई जाती है जो चैनल नालीदार के साथ उभरी हुई होती है। वाष्प और तरल के लिए एक सतत, खुला प्रवाह पथ बनाने के लिए, इन शीटों को आमतौर पर 45° या 30° के कोण पर वैकल्पिक परतों में रखा जाता है। यह डिज़ाइन वायर गॉज़ पैकिंग की उच्च दक्षता संरचना को बरकरार रखता है लेकिन बेहतर यांत्रिक शक्ति और एंटी-फाउलिंग गुण प्रदान करता है। थ्रूपुट बढ़ाने, उत्पाद की शुद्धता में सुधार और ऊर्जा की खपत को कम करने के लिए औद्योगिक टावरों में यादृच्छिक पैकिंग या ट्रे को बदलने के लिए इसका व्यापक रूप से उपयोग किया जाता है।

क्या चीज़ इसे विशिष्ट बनाती है?

● उच्च द्रव्यमान स्थानांतरण दक्षता: नालीदार चैनल और छिद्र गहन वाष्प-तरल मिश्रण और समान तरल प्रसार को बढ़ावा देते हैं, जिससे उच्च सैद्धांतिक प्लेट संख्या प्राप्त होती है।

● कम दबाव ड्रॉप: खुली, संरचित ज्यामिति वाष्प को सुचारू रूप से प्रवाहित करने की अनुमति देती है, जिससे पारंपरिक यादृच्छिक पैकिंग की तुलना में ऊर्जा की खपत काफी कम हो जाती है।

● उच्च क्षमता और एंटी-फाउलिंग: बड़ा शून्य अनुपात और चिकनी सतह रुकावट को रोकती है, जिससे यह पार्टिकुलेट युक्त या पोलीमराइजेशन की संभावना वाले सिस्टम के लिए अत्यधिक उपयुक्त हो जाती है।

● अनुकूलन योग्य सामग्री: विशिष्ट रासायनिक वातावरण के अनुरूप SS304, SS316L, कार्बन स्टील, एल्यूमीनियम और कॉपर कांस्य सहित धातुओं की एक विस्तृत श्रृंखला में उपलब्ध है।

● आसान स्थापना: सटीक आयामों और सहायक ग्रिड के साथ डिज़ाइन किया गया, जो टावर के अंदर त्वरित और सुरक्षित स्थापना सुनिश्चित करता है।

तकनीकी निर्देश

इसका उपयोग कहां किया जा सकता है?

● पेट्रोकेमिकल्स: एथिलबेन्जीन/स्टाइरीन पृथक्करण, फैटी एसिड शुद्धि, और कच्चे तेल का अंशांकन।

● रासायनिक प्रसंस्करण: साइक्लोहेक्सानोन/साइक्लोहेक्सानॉल पृथक्करण, कैप्रोलैक्टम शुद्धि, और अवशोषण/अवशोषण प्रक्रियाएं।

● बढ़िया रसायन और फार्मास्यूटिकल्स: उच्च शुद्धता विलायक वसूली और गर्मी-संवेदनशील सामग्री पृथक्करण।

● पर्यावरण संरक्षण: अपशिष्ट गैस अवशोषण, डीसल्फराइजेशन, और अपशिष्ट जल अलग करना।

पूर्ण विनिर्माण श्रृंखला

1. कच्चे माल की तैयारी: विशिष्ट मॉडल आवश्यकताओं के आधार पर उच्च गुणवत्ता वाली धातु शीट की सटीक कटिंग।

2. उभार और छिद्रण: इष्टतम तरल वितरण के लिए समान नालीदार चैनल और सूक्ष्म छिद्र बनाने के लिए धातु की चादरों पर मुहर लगाना।

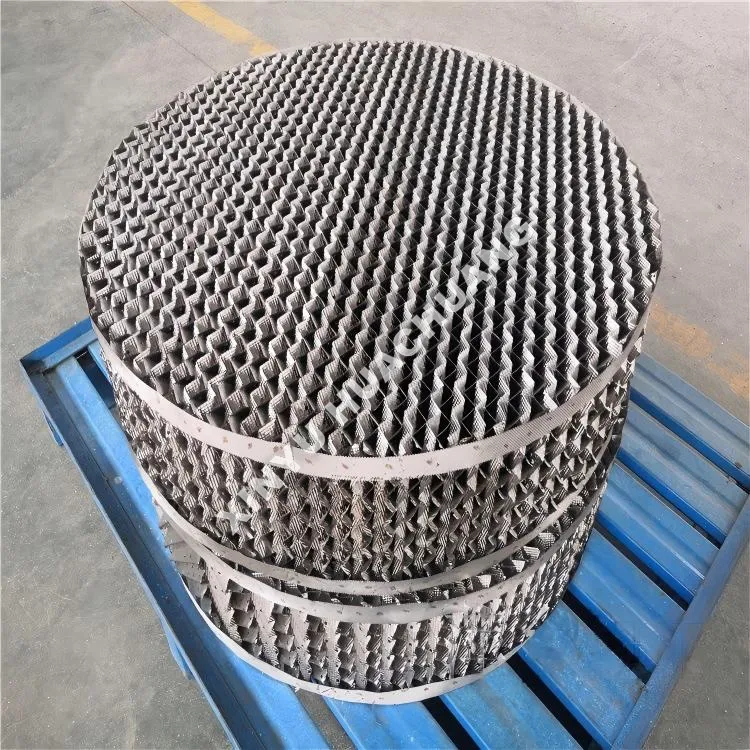

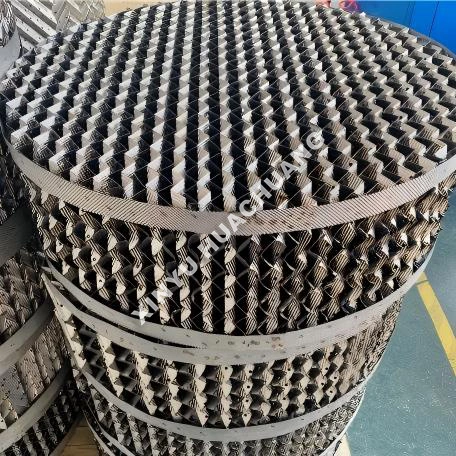

3. स्टैकिंग और असेंबली: नालीदार शीटों को वैकल्पिक दिशाओं में स्टैक करना और उन्हें स्टेनलेस स्टील बैंड का उपयोग करके मानक मॉड्यूलर ब्लॉक में सुरक्षित करना।

4. गुणवत्ता निरीक्षण: डिज़ाइन मापदंडों का कड़ाई से अनुपालन सुनिश्चित करने के लिए ब्लॉक आयाम, सतह क्षेत्र और संरचनात्मक अखंडता का कठोर परीक्षण।

5. पैकेजिंग और शिपिंग: वैश्विक रसद और परिवहन के दौरान विरूपण को रोकने के लिए सुरक्षात्मक आवरण के साथ लकड़ी के बक्से या पैलेट में सुरक्षित रूप से पैक किया गया।

बिक्री उपरांत सेवा एवं सहायता

XINYU HUACHUANG में, हम आपके उपकरण के निरंतर और कुशल संचालन को सुनिश्चित करने के लिए व्यापक और विश्वसनीय बिक्री के बाद सहायता प्रदान करने के लिए प्रतिबद्ध हैं। हमारी समर्पित सेवा टीम आपकी सहायता के लिए हमेशा तैयार है।

व्यापक वारंटी कवरेज

हम गर्व से अपने उपकरणों के लिए दो साल की वारंटी प्रदान करते हैं। इस अवधि के दौरान, हम अनुचित संचालन, अनधिकृत संशोधनों या अप्रत्याशित घटना के कारण होने वाली समस्याओं को छोड़कर, गुणवत्ता से संबंधित किसी भी समस्या के लिए मुफ्त रखरखाव और मरम्मत सेवाएं प्रदान करते हैं। दो साल की वारंटी अवधि के बाद के उपकरणों के लिए, हम आजीवन रखरखाव सेवाएं प्रदान करना जारी रखते हैं, केवल प्रतिस्थापन भागों और श्रम की लागत लेते हैं।

त्वरित प्रतिक्रिया तंत्र

हम 7×24 घंटे पेशेवर इंजीनियरिंग टेलीफोन सहायता प्रदान करते हैं। गलती की सूचना मिलने पर, हमारी तकनीकी टीम 24 घंटे के भीतर जवाब देगी और एक व्यवहार्य समाधान प्रदान करेगी। यदि ऑन-साइट सेवा की आवश्यकता है, तो हमारे पेशेवर इंजीनियर एक सप्ताह के भीतर आपकी सुविधा पर पहुंचेंगे। विशेष परिस्थितियों में जहां उपकरण की मरम्मत नहीं की जा सकती है, हम बिना शर्त इसे एक नई इकाई से बदल देंगे या दो साल की वारंटी अवधि के दौरान एक स्थानापन्न इकाई प्रदान करेंगे, या सामान्य संचालन को बहाल करने के लिए आवश्यक उपाय करेंगे।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

Q1: प्लेट नालीदार पैकिंग को यादृच्छिक पैकिंग से क्या अलग बनाता है?

ए: यादृच्छिक पैकिंग के विपरीत, जिसे कॉलम में शिथिल रूप से डंप किया जाता है, प्लेट नालीदार पैकिंग में चैनल गलियारों के साथ उभरी हुई छिद्रित धातु की चादरें होती हैं और 45 डिग्री या 30 डिग्री के कोण पर वैकल्पिक परतों में खड़ी होती हैं। यह निरंतर, संगठित प्रवाह पथ बनाता है जो यादृच्छिक पैकिंग की अराजक व्यवस्था की तुलना में उच्च थ्रूपुट, बेहतर उत्पाद शुद्धता और कम ऊर्जा खपत प्रदान करता है।

Q2: कुछ अनुप्रयोगों में वायर गॉज पैकिंग की तुलना में प्लेट नालीदार पैकिंग को प्राथमिकता क्यों दी जाती है?

ए: जबकि दोनों संरचित पैकिंग हैं, प्लेट नालीदार पैकिंग बेहतर यांत्रिक शक्ति और एंटी-फाउलिंग गुण प्रदान करती है। वायर गॉज पैकिंग अधिक नाजुक होती है और गंदी सेवा में इसके अवरुद्ध होने का खतरा होता है। जब प्रक्रिया में पार्टिकुलेट, पोलीमराइजेशन की प्रवृत्ति या भारी गंदगी शामिल होती है, तो प्लेट नालीदार पैकिंग अधिक मजबूत और रखरखाव-अनुकूल समाधान प्रदान करती है।

Q3: क्या प्लेट नालीदार पैकिंग मौजूदा ट्रे को ऑपरेटिंग कॉलम में बदल सकती है?

उत्तर: हाँ. मूल रूप से ट्रे से सुसज्जित कई औद्योगिक टावरों को क्षमता बढ़ाने, पृथक्करण दक्षता में सुधार और दबाव ड्रॉप को कम करने के लिए प्लेट नालीदार पैकिंग के साथ फिर से लगाया जा सकता है। संरचित डिज़ाइन आम तौर पर नए कॉलम शेल की आवश्यकता के बिना उच्च थ्रूपुट और कम ऊर्जा खपत प्रदान करता है।

Q4: कौन से नालीदार कोण उपलब्ध हैं, और वे प्रदर्शन को कैसे प्रभावित करते हैं?

उत्तर: चादरें आम तौर पर 45° या 30° के कोण पर रखी जाती हैं। 45° व्यवस्था उच्च द्रव्यमान स्थानांतरण दक्षता प्रदान करती है, जो इसे उच्च-शुद्धता वाले पृथक्करणों के लिए आदर्श बनाती है। 30° व्यवस्था कम दबाव ड्रॉप और उच्च क्षमता प्रदान करती है, जो वैक्यूम आसवन और उच्च-थ्रूपुट अनुप्रयोगों के लिए बेहतर अनुकूल है।

Q5: प्लेट नालीदार पैकिंग के निर्माण के लिए किस सामग्री का उपयोग किया जाता है?

उत्तर: पैकिंग SS304, SS316L, कार्बन स्टील और अत्यधिक संक्षारक वातावरण के लिए हेस्टेलॉय या टाइटेनियम जैसे विशेष मिश्र धातुओं सहित विभिन्न सामग्रियों में छिद्रित धातु शीट से निर्मित होती है। सामग्री का चयन प्रक्रिया मीडिया, ऑपरेटिंग तापमान और संक्षारण आवश्यकताओं पर निर्भर करता है।
